inkl. MwSt., zzgl. 6,49 € Versand nach Deutschland.
Lieferzeit 8 Werktage
- Artikel-Nr.: 433181
- EU weiter Versand
- Schnelle & sichere Lösung
- geschultes Servicepersonal

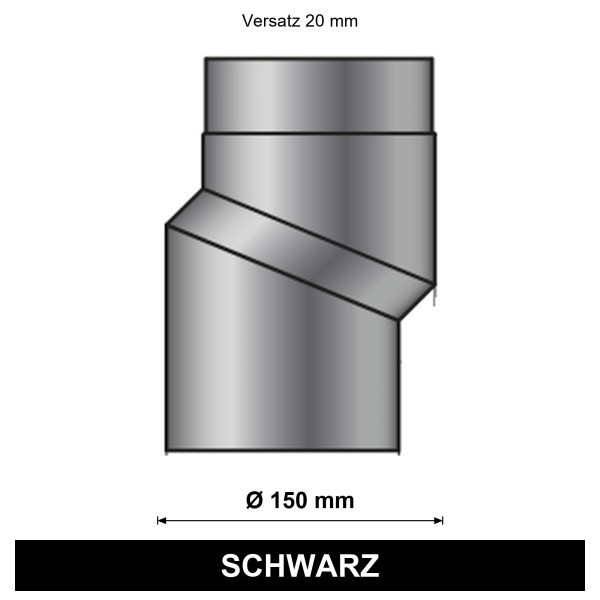

EdiFire S-Bogen Ø 150 mm, Versatz 20 mm, schwarz
Der EdiFire S-Bogen mit Ø 150 mm gleicht einen seitlichen Versatz von 20 mm zwischen zwei parallel verlaufenden Rauchrohrabschnitten aus. Er unterstützt die Verbindung, wenn Ofenanschluss und weiterführende Rohrleitung nicht auf einer gemeinsamen Achse liegen.
Die Angabe 20 mm beschreibt den Achsversatz, nicht die Rohrlänge oder den Durchmesser. Der Anschlussdurchmesser bleibt an beiden Enden bei 150 mm.
Die schwarze Senotherm-Lackierung sorgt für eine gleichmäßige, hitzebeständige Oberfläche. Die Materialstärke von 2 mm verleiht dem Bauteil eine stabile Ausführung.
Ihre Vorteile
- Gleicht 20 mm Achsversatz aus
- Beidseitig Ø 150 mm
- Für parallel versetzte Leitungsabschnitte
- Hitzebeständige Senotherm-Lackierung
| Produkt und Ausführung | |
|---|---|
| Marke | EdiFire |
| Artikelnummer | 433181 |
| Produktart | S-Bogen |
| Ausführung | Geschliffene Schweißnähte |
| Material | Stahl |
| Farbe | Schwarz |
| Materialstärke | 2 mm |
| Oberfläche | Hitzebeständige Senotherm-Lackierung |
| Abmessungen und Anschlüsse | |
| Nenndurchmesser | 150 mm |
| Achsversatz | 20 mm |
| Einsatz und technische Eigenschaften | |
| Einsatzbereich | Verbindungsleitung zwischen Ofen und Schornstein im Innenbereich |
| Betriebsweise | Unterdruck, N1 |
| Temperaturklasse | T600 |
| Betriebsbedingung | Trockenbetrieb, D; nicht für kondensierenden Betrieb |
| Rußbrandbeständigkeit | Ja, G |
| Normen | DIN 1298 und EN 1856-2 |
| Abstand zu brennbaren Baustoffen | Mindestens 450 mm ohne zusätzliche geprüfte Wärmeschutzmaßnahmen; Einbauvorgaben beachten |
Lieferumfang
- 1 × EdiFire S-Bogen Ø 150 mm, 20 mm Versatz, schwarz
Hinweise zur Planung und Montage
Prüfen Sie vor der Bestellung die Anschlussmaße und die Eignung für Ihre Feuerstätte und den Schornstein. Die Montage muss nach den Vorgaben der Feuerstätte und des Rauchrohrsystems erfolgen. Halten Sie die erforderlichen Abstände zu brennbaren Bauteilen ein und stimmen Sie die Anschlussausführung mit Ihrem Fachbetrieb oder Schornsteinfeger ab.
Messen Sie den Abstand zwischen den Mittelachsen der Anschlüsse. Ein S-Bogen dient dem Versatzausgleich und verändert den Anschlussdurchmesser nicht.
Das Bauteil ist für trockenen Betrieb vorgesehen. Es ist nicht für den Betrieb mit anfallendem Kondensat bestimmt.
Weitere Anschlussbauteile und Montagezubehör sind nicht im Lieferumfang enthalten.
