Graf Saphir Universalschacht 1.500 l

Graf Saphir Universalschacht 1.500 l – ein Schacht für viele Aufgaben

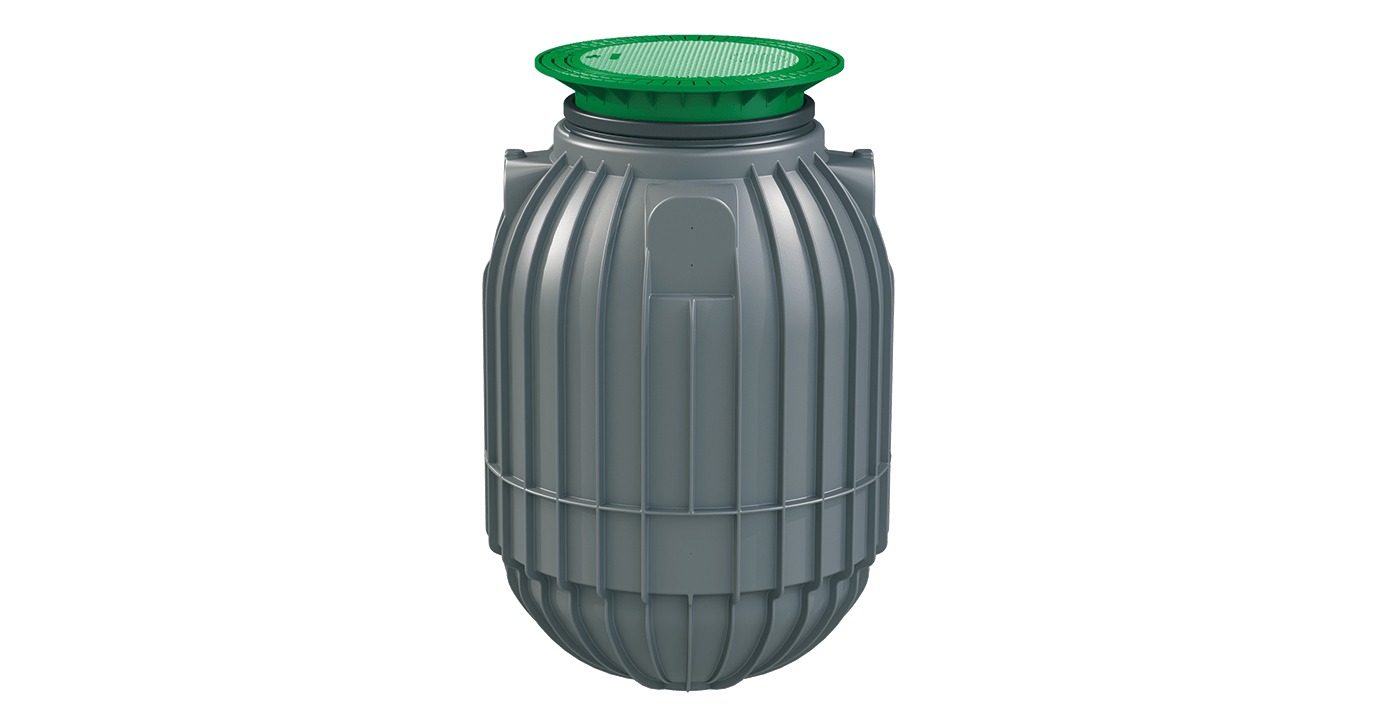

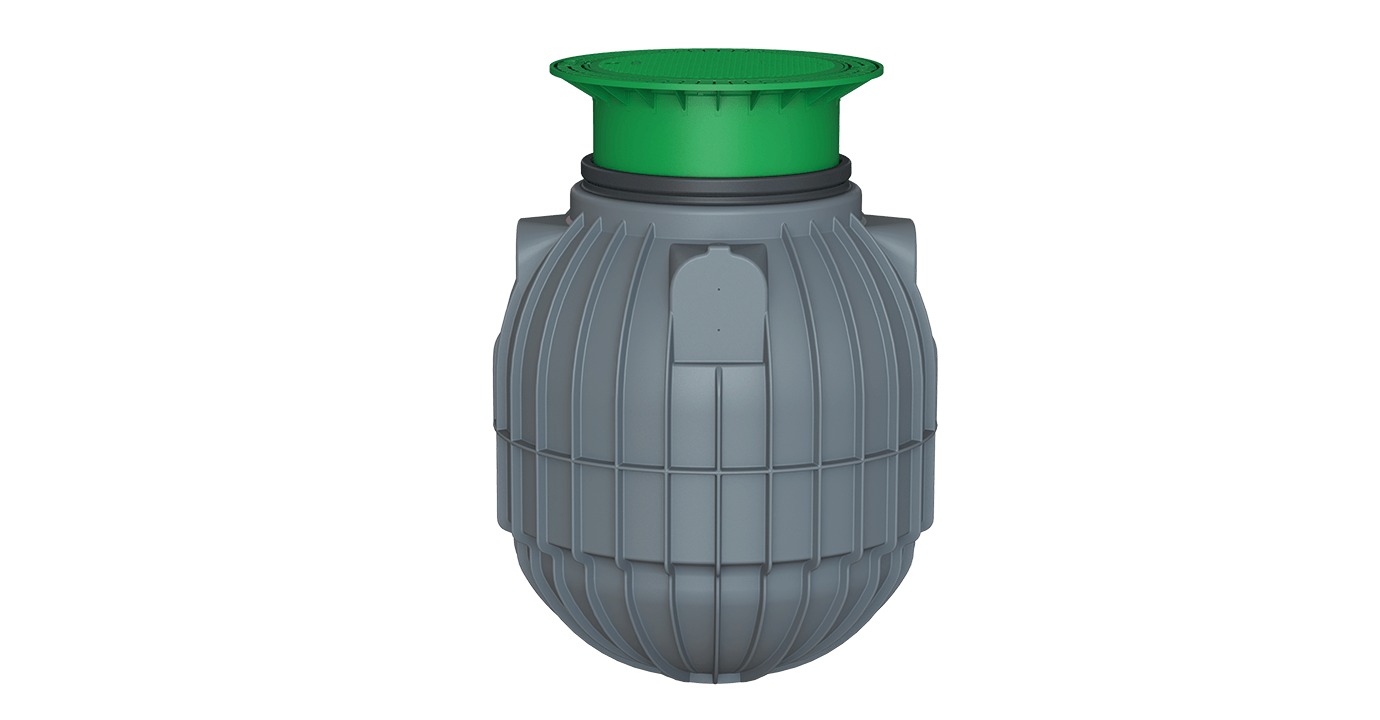

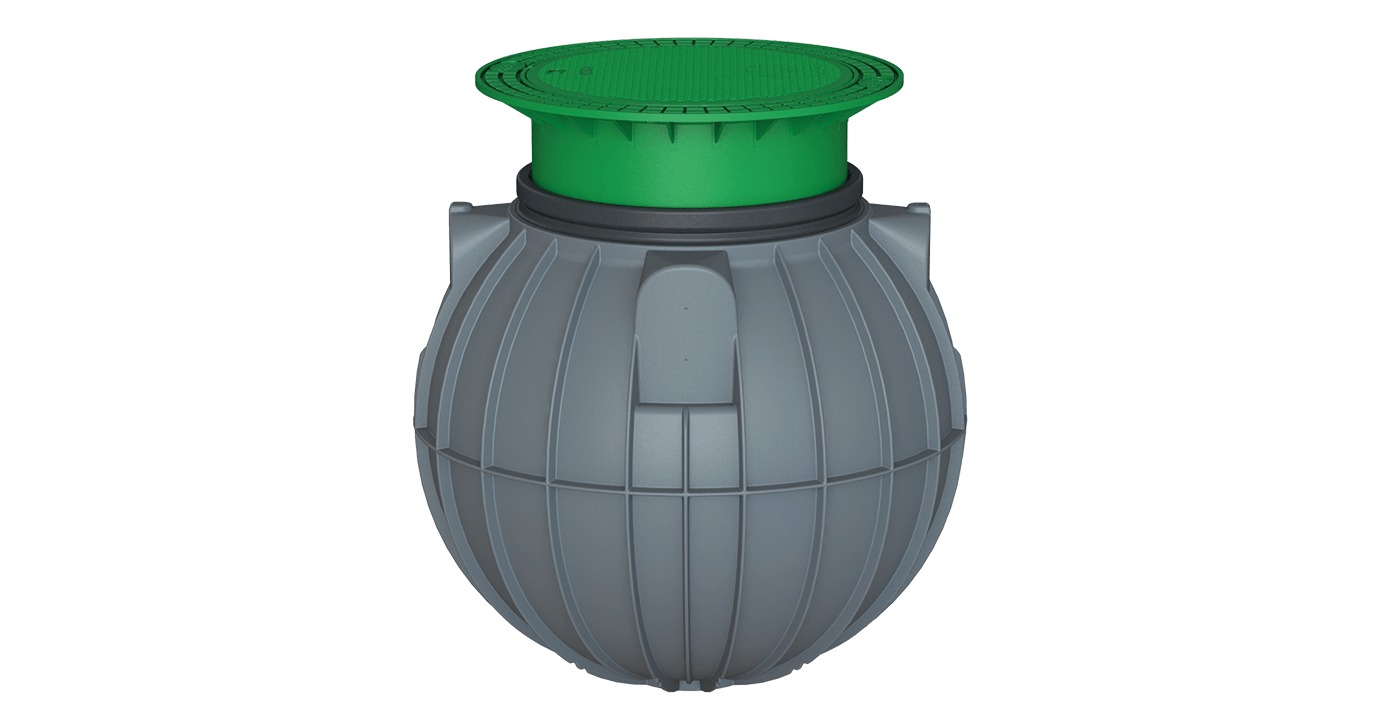

Der Saphir Universalschacht von Graf lässt sich vielseitig einsetzen: als Universal-, Kontroll- oder Revisionsschacht, als Schacht für eine nachgeschaltete UV-Anlage sowie als Pumpen- oder Hebeschacht. Zahlreiche Anschlussmöglichkeiten in DN 110, DN 160 und DN 200 erleichtern die Installation.

Der teleskopierbare und neigbare Domschacht lässt sich problemlos zu den Anschlussleitungen ausrichten; der Schacht ist bis zur Geländeoberfläche abgedichtet. Kranösen erleichtern das Absetzen in die Baugrube, und dank des geringen Gewichts ist der Transport einfach.

Ihre Vorteile im Überblick

• Vielseitig: Universal-, Kontroll-, Revisions-, Pumpen- und Hebeschacht
• Anschlüsse DN 110 / DN 160 / DN 200
• Teleskopierbarer und neigbarer Domschacht, Dichtung inklusive
• Kranösen für einfaches Absetzen in die Baugrube
• Grundwasserstabil bis 55 cm ab Tankboden
• 15 Jahre Herstellergarantie

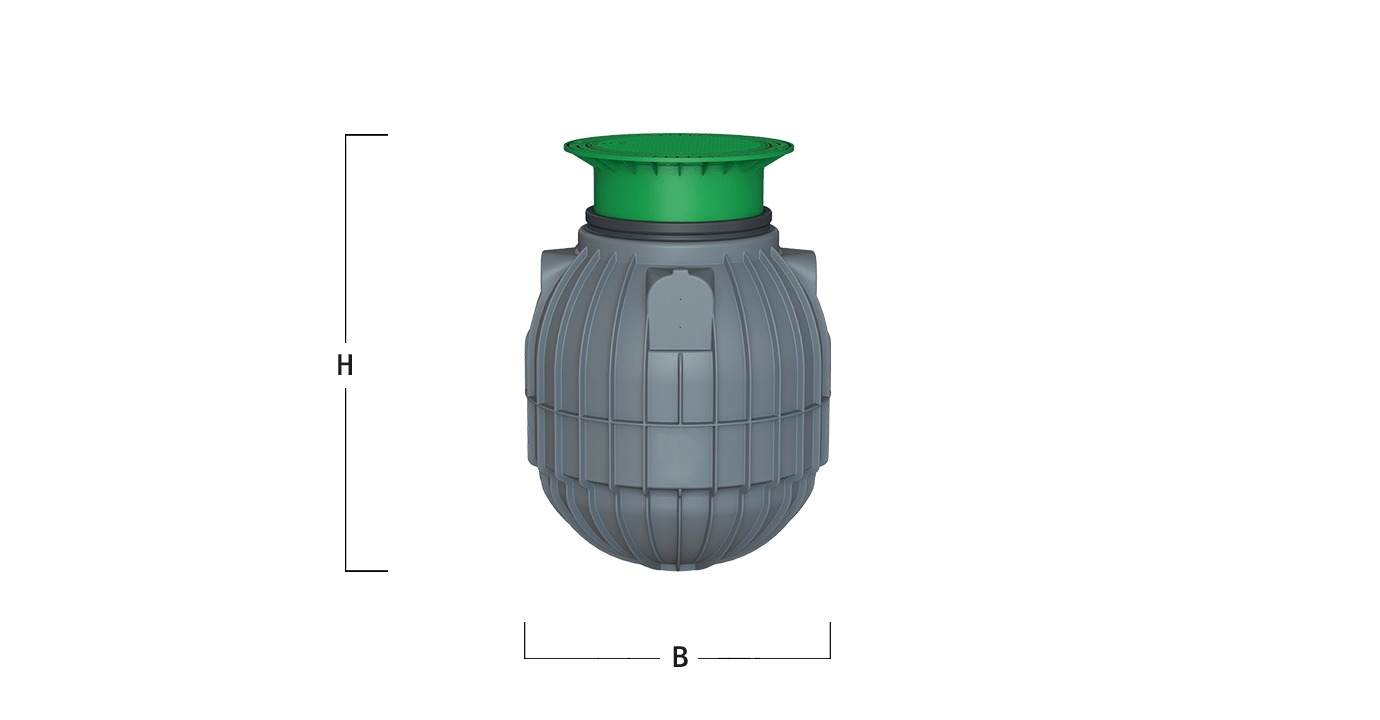

Technische Daten

Hinweise

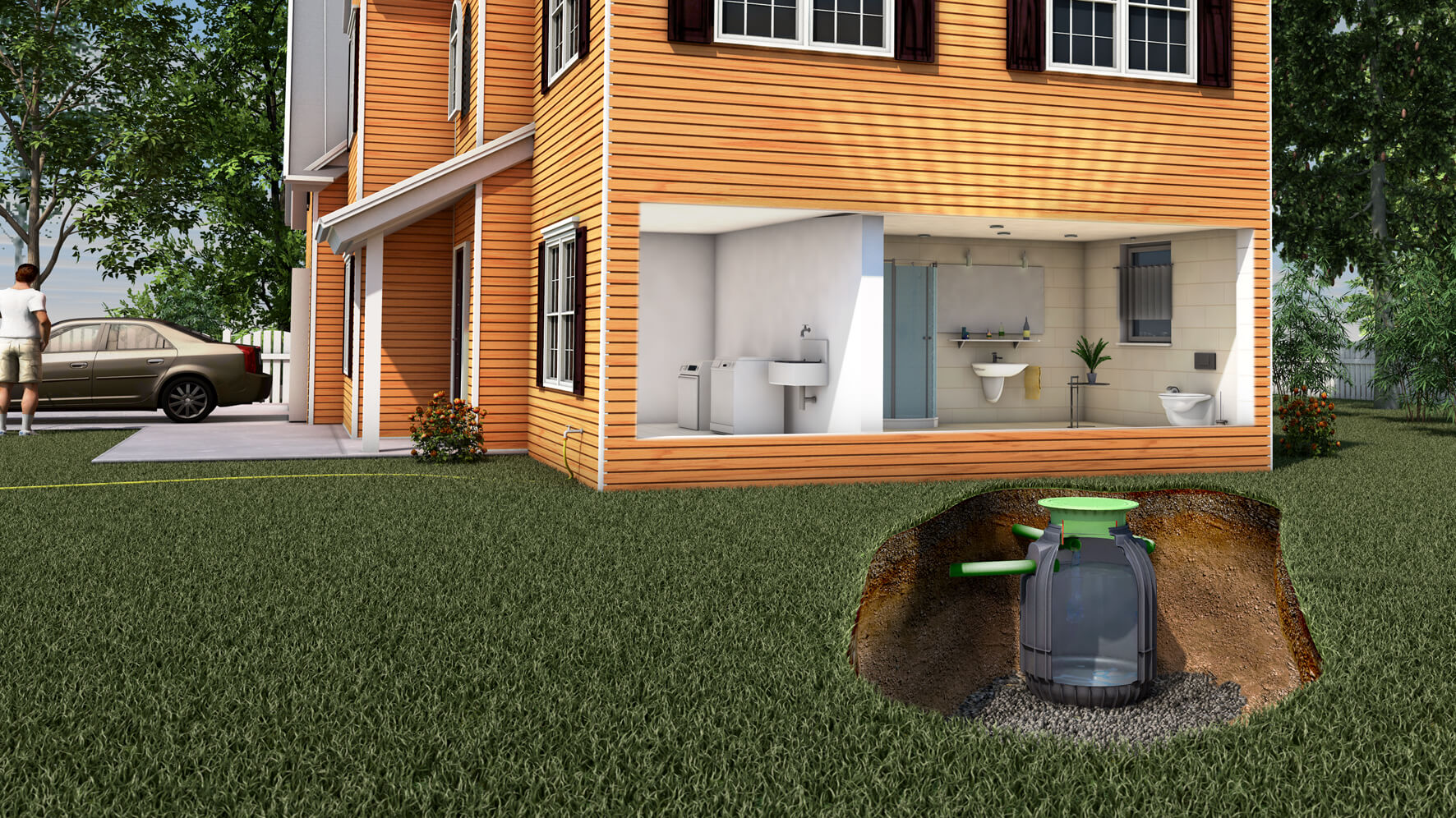

Der Schacht darf nur befahren werden, wenn eine selbsttragende, eisenverstärkte Betonbrücke installiert ist. Bei Grundwasser ist der Einbau bis zu einer Höhe von 55 cm ab Tankboden zulässig, die Erdüberdeckung beträgt dann 300–600 mm. Ohne Grundwasser und Befahrbarkeit ist eine Erdüberdeckung von maximal 1200 mm möglich. Der Einbau erfolgt gemäß der Einbauanleitung Saphir Universalschacht.
