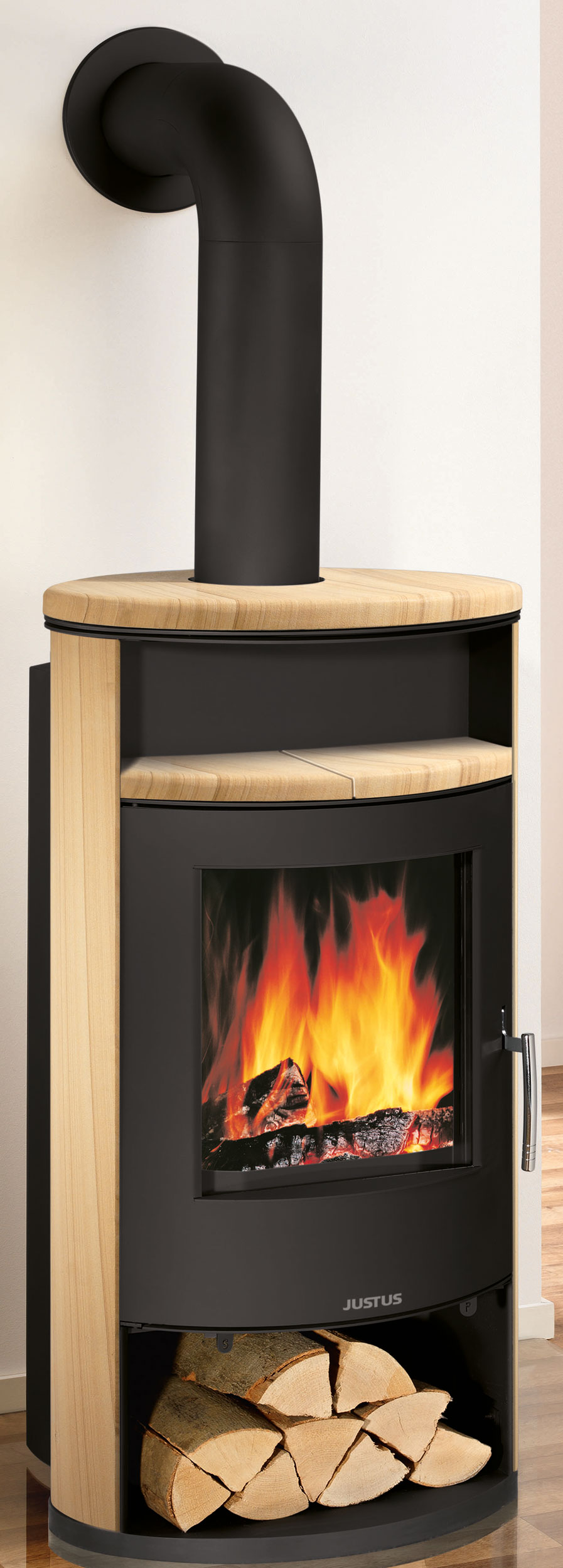

Justus Island Aqua Sandstein schwarz 10 kW – wasserführender Kaminofen für Heizung und Warmwasser
Mit dem wasserführenden Kaminofen Island Aqua von Justus genießen Sie ein Holzfeuer im Wohnzimmer und unterstützen gleichzeitig über einen Wasserwärmetauscher die Zentralheizung und die Warmwasserbereitung Ihres Hauses. Zwischen 50 % und 60 % der erzeugten Wärme werden in den Wasserkreislauf geleitet, der Rest heizt den Aufstellraum.
Der Ofen hat eine moderne, ovale Grundform mit geringer Einbautiefe und eine Verkleidung aus Sandstein, schwarz. Die wasserseitige Verrohrung ist anschlussfertig, im Lieferumfang enthalten und dezent hinter der Rückwand verdeckt. Über einen Anschluss für einen Luftstutzen kann der Ofen seine Verbrennungsluft von draußen beziehen. Ofenrohre sind optionales Zubehör und nicht im Lieferumfang enthalten.
Ihre Vorteile im Überblick
- Unterstützt Zentralheizung und Warmwasserbereitung
- Anschlussfertige wasserseitige Verrohrung, verdeckt durch die Rückwand
- Thermische Ablaufsicherung integriert
- Anheizklappe zum schnellen Aufheizen, Entlüftungshilfe mit Silikonschlauch
- Getrennt regelbare Primär- und Sekundärluft mit Scheibenspülung
- Geeignet für den Anschluss an einen mehrfach belegten Schornstein
Planung und Voraussetzungen
Absolute Voraussetzung für eine Aqua-Anlage ist ein Pufferspeicher mit mindestens 500 Litern Inhalt, bei Kombinationsanlagen eventuell größer. Justus unterstützt die Planung mit technischen Unterlagen und Schaltschemata. Als Zubehör sind die hydraulische Ladestation Aquaload und die elektrische Differenzschaltung Aquacontrol erhältlich. Besonders ressourcenschonend ist die Kombination mit einem zweiten Wärmeerzeuger auf regenerativer Basis, z. B. einer Solaranlage oder Wärmepumpe.
Technische Daten
| Allgemein | |
|---|---|
| Marke | Justus |
| Modell | Island Aqua |
| Ofentyp | Kaminofen, wasserführend |
| Verkleidung | Sandstein, schwarz |
| Leistung und Betrieb | |
| Leistung | 10 kW |
| Wärmeanteil an das Wasser | 50–60 % |
| Energieeffizienzklasse | A |
| Dauerbetrieb | |
| Scheitholzlänge | bis 33 cm |
| Luftregelung | Primär- und Sekundärluft getrennt regelbar |
| Emissionen | BImSchV Stufe 2 |
| Anschlüsse | |
| Rauchrohr-Durchmesser | Ø 150 mm |
| Rauchrohranschluss | oben / hinten |
| Externe Verbrennungsluft | ja (Anschluss für Luftstutzen) |
| Mehrfach belegter Schornstein | geeignet |
| Pufferspeicher | mindestens 500 Liter erforderlich |
| Ausstattung | |
| Sicherheit | thermische Ablaufsicherung integriert |
| Weitere Ausstattung | Anheizklappe, Entlüftungshilfe mit Silikonschlauch, Scheibenspülung, Holzfach |
Lieferumfang
- Kaminofen Island Aqua
- Wasserseitige Verrohrung, anschlussfertig
- Thermische Ablaufsicherung
- Anheizklappe
Optionales Zubehör
- Hydraulische Ladestation Aquaload
- Elektrische Differenzschaltung Aquacontrol
- Luftstutzen für externe Verbrennungsluft
- Ofenrohre
Ausführung:
| Material Gehäuse: | Stahl |
| Material Verkleidung: | Sandstein |
| Korpusfarbe: | schwarz |
| Scheibenform: | gerade |
| Holzfach: | Ja |
| Backfach: | Nein |
Technische Daten:
| EN (DIN): | 13240 |
| Dauerbrand / Zeitbrand: | Zeitbrand |
| Für Dauerbetrieb geeignet: | Ja |
| Reg.-Nr.: | 762402 |
| Nennwärmeleistung in kW: | 10 |
| Wasserwärmeleistung in kW: | 6 |
| Luftwärmeleistung in kW: | 4 |
| Bauart A1: | Ja |
| Raumheizvermögen (DIN 18893) Zeitbrand max. m³: | 240 |
| Raumheizvermögen (DIN 18893) Dauerbrand max. m³: | - |
| CO-Emission in %: | keine Angabe |
| CO-Emission in g/m³: | 1,24 |
| Staub mg/m³: | 36 |
| Wirkungsgrad in %: | 82,6 |
| Abgasmassenstrom g/s: | 8,8 |
| erforderl. Förderdruck in mbar: | 0,12 |
| Abgastemperatur °C: | 254 |
| BImSchV Stufe: | 2 |
| §15a B-VG (Österreich): | Ja |
| VKF (Schweiz): | - |
| DIN Plus | - |
| externe Luftzufuhr: | Ja |
| Ø externer Luftanschluss in mm: | 100 |
| Automatik / Primärluftautomatik: | Nein |
| Automatik / Sekundärluftautomatik: | Nein |
| Vollautomatik | Nein |
| Zugelassene Brennstoffe: | Scheitholz, Holzbriketts, Braunkohlebriketts |
| Ø Rauchrohr in mm: | 150 |
| Anschluss oben (Rauchrohr) in mm: | 1115 |
| Anschluss hinten (Rauchrohr) in mm: | 968 |
| Tiefe bis Mitte Rohrstutzen (vertikal) mm: | 167 |
| Feuerraumauskleidung: | Vermiculite |
| Gussmulde im Feuerraum: | Nein |
| Rüttelrost: | Nein |
| Planrost: | Ja |
| Aschebehälter: | Ja |
| Brennraumtür - Verriegelung: | 2-fach |
| Scheibenspülung: | Ja |
| Primärluft: | Ja |
| Sekundärluft: | Ja |
| Tertiärluft: | Ja |
| Fire Plus - Verbrennungssystem (Nur Fireplace) | - |
| Inhalt Wasserwärmetauscher in L: | Keine Angabe |
| max. zulässiger Betriebsdruck Wärmetauscher in bar: | Keine Angabe |
| Druckverlust Wärmetauscher in mbar: | Keine Angabe |
| Zulässige Vorlauftemperatur in °C: | Keine Angabe |
| Mindestdurchflussmenge in L/h: | Keine Angabe |
| Pufferspeicher in L: | 300 - 500 |
| Vor- und Rücklaufanschluss in Zoll: | 3/4 |
| Zulässige Umgebungstemperatur in °C: | Keine Angabe |

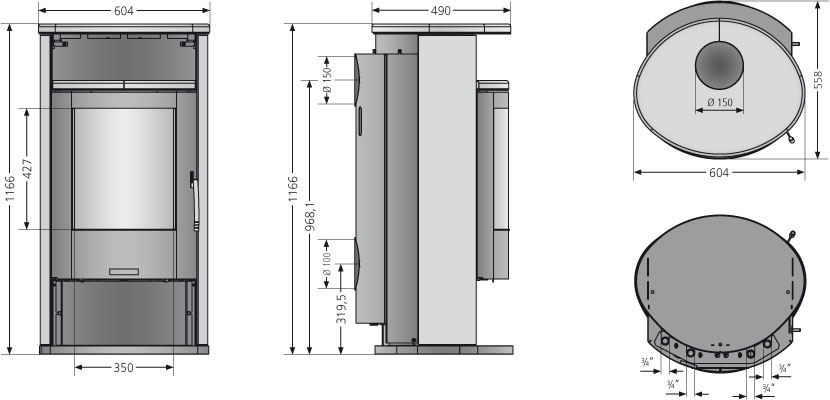

Abmessungen und Gewicht:
| Höhe in mm: | 1166 |
| Breite in mm: | 605 |
| Tiefe in mm: | 557 |
| Feuerraum H x B x T in mm: | 350 x 350 x 330 |
| Sichtbares Scheibenmaß H x B in mm: | 427 x 350 |
| Max. Scheitholzlänge in cm: | 33 |
| Gewicht in kg ca.: | 202 |
| Energieeffizienz Klasse: | A+ |
Mindestabstände nach DIN:
| Rückwand in cm: | 20 |
| Seitenwand in cm: | 20 |
| Strahlungsbereich in cm: | 80 |
Aufbau von Kaminöfen:
Bei temperaturempfindlichen Fußbodenbelägen muss das Gerät auf einer nicht brennbaren Bodenplatte z. B. Stahlblech oder Glas gestellt werden. Ein Überragen der Bodenplatte von mindestens 50 cm* nach vorne und 30 cm* seitlich ist unbedingt erforderlich.
* ab Innenkante Feuerraumöffnung
Bitte beachten Sie, dass es anderslautende Angaben von Hersteller und Modellen (siehe Artikelbeschreibung) geben kann und Ihr Schornsteinfeger aus brandschutztechnischer Sicht andere Abstände zulassen bzw. fordern kann, daher fragen Sie in jedem Fall vor dem Kauf Ihren Kaminkehrer welche Abstände bei Ihnen gelten, die o.g. Angaben sind nicht Allgemein verbindlich.
Allgemeine Informationen und nützliche Ratschläge
Aufstellungshinweis
Vor dem Kauf eines Heizgerätes sollte immer der zuständige Kaminkehrer hinzugezogen werden. Er prüft Schornstein, Aufstellraum und die Einhaltung der gesetzlichen Vorgaben und ist später für die Zulassung der Feuerstätte verantwortlich.
Anschluss und Montage
Der Kaminofen oder Herd muss durch einen Fachbetrieb installiert und vom Schornsteinfeger abgenommen und zugelassen werden. Ohne fachgerechten Einbau und Abnahme bestehen keine Garantieansprüche. Bewahren Sie alle Bescheinigungen und Prüfprotokolle Ihres Schornsteinfegers sorgfältig auf.
In einigen Kommunen sind für selbst erstellte Kaminbausätze sogenannte Fachunternehmererklärungen vorgeschrieben. Diese dürfen nur von einem zugelassenen Ofenbauer ausgestellt werden. Informieren Sie sich hierzu vorab bei Ihrem Kaminkehrer.
Erstinbetriebnahme
Lesen Sie vor dem ersten Heizen die Bedienungsanleitung vollständig, insbesondere die Kapitel zu Aufstellung, Montage und Bedienung, und halten Sie sich bei der Inbetriebnahme genau an diese Vorgaben.
Nützliche Ratschläge
- In der Anfangszeit kann es beim Heizen zu Ausdünstungen des Ofenlacks kommen, die mit einer temporären Geruchsbelastung verbunden sind. Lüften Sie den Aufstellraum während der ersten Heizphasen deshalb besonders gut.
- Ein Verrußen der Glasscheibe ist in der Regel kein Gerätefehler. Bei korrekt eingestellten Luftreglern setzt die Scheibenspülluft ein und brennt Rußablagerungen auf der Scheibe weitgehend ab.
- Beim Öffnen der Feuerraumtür kann Rauch in den Raum treten. Um dies zu minimieren, schließen Sie zunächst die Luftregler, warten Sie einige Sekunden und öffnen Sie die Feuerraumtür anschließend langsam. Nach dem Nachlegen des Brennstoffs können Sie die Luftregler wieder öffnen.
Begriffserklärungen und Informationen
Hier finden Sie folgende Informationen:
Hinweis zur externen Luftzufuhr
Kann dieser Kaminofen auch ohne externe Luft verwendet werden?
- Soweit die örtlichen Gegebenheiten den Anschluss an eine externe Luftzufuhr nicht vorschreiben, muss diese nicht angeschlossen werden.
- Wird keine externe Luftzufuhr verwendet, entnimmt der Kaminofen die Verbrennungsluft aus dem Aufstellraum.
