inkl. MwSt., zzgl. 6,49 € Versand nach Deutschland.
Lieferzeit 8 Werktage
- Artikel-Nr.: 433225
- EU weiter Versand
- Schnelle & sichere Lösung
- geschultes Servicepersonal

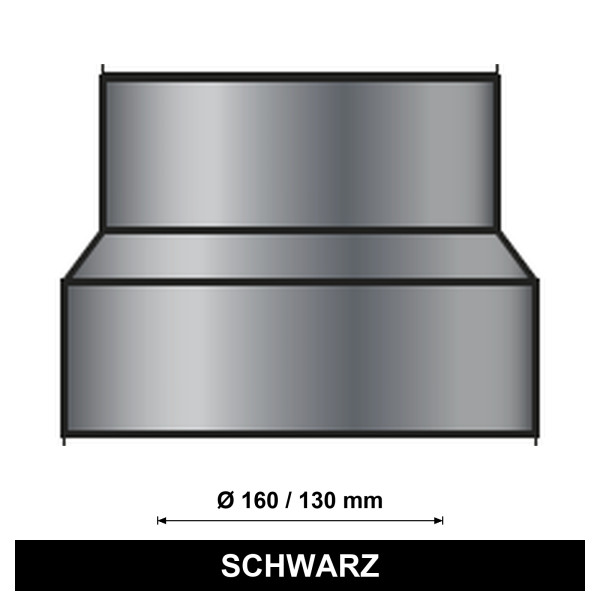

EdiFire Reduzierung 160 auf 130 mm, schwarz
Die EdiFire Reduzierung verbindet ein vom Ofen kommendes Rauchrohr mit Ø 160 mm mit einem weiterführenden Anschluss von Ø 130 mm in Richtung Schornstein. Dabei wird der Rohrquerschnitt verkleinert.
Das Übergangsstück ist für passende Steckverbindungen im Rauchrohrsystem vorgesehen. Prüfen Sie neben den Nennweiten auch die Ausführung der vorhandenen Rohrenden.
Die schwarze Senotherm-Lackierung sorgt für eine gleichmäßige, hitzebeständige Oberfläche. Die Materialstärke von 2 mm verleiht dem Bauteil eine stabile Ausführung.
Welche Anschlussrichtung brauche ich?
Vom Ofen kommend Ø 160 mm → zum Schornstein Ø 130 mm. Lesen Sie die beiden Größen immer in Richtung der Abgase: vom Ofen zum Schornstein. Die erste Zahl ist die ofenseitige Nennweite, die zweite Zahl die schornsteinseitige Nennweite.
Beispiel: Ihre vom Ofen kommende Rohrleitung hat Ø 160 mm. Der anschließende Rohrabschnitt oder das passende Wandfutter hat Ø 130 mm. Für diese Größenfolge ist eine Reduzierung von 160 auf 130 mm vorgesehen – sofern die Anschlussformen und die Vorgaben Ihrer Anlage dazu passen.
Erweiterung oder Reduzierung? Von klein auf groß benötigen Sie eine Erweiterung, von groß auf klein eine Reduzierung. Die gleichen zwei Durchmesser allein machen die Teile nicht austauschbar. Einfaches Umdrehen ersetzt nicht die passende Ausführung, weil auch Muffe und Steckende zur Einbaurichtung passen müssen.
Vergleichen Sie die Anschluss-Nennweiten Ihrer vorhandenen Bauteile. Der Außendurchmesser einer Muffe oder eines Wandfutters ist nicht automatisch dessen Nennweite.
Vor dem Kauf prüfen: Eine Reduzierung verengt den Abgasweg. Lassen Sie vor dem Einbau klären, ob diese Querschnittsänderung für Ihre Feuerstätte und den Schornstein zulässig und ausreichend dimensioniert ist. Das Übergangsstück allein bestätigt diese Eignung nicht.
Ihre Vorteile
- Übergang von Ø 160 auf Ø 130 mm
- Übergangsstück ohne Rosette
- Anschlussrichtung in den technischen Daten eindeutig ausgewiesen
- Hitzebeständige Senotherm-Lackierung
| Produkt und Ausführung | |
|---|---|
| Marke | EdiFire |
| Artikelnummer | 433225 |
| Produktart | Reduzierung |
| Rosette | Nicht enthalten |
| Material | Stahl |
| Farbe | Schwarz |
| Materialstärke | 2 mm |
| Oberfläche | Hitzebeständige Senotherm-Lackierung |
| Abmessungen und Anschlüsse | |
| Ofenseite – vom Ofen kommend | Ø 160 mm |
| Schornsteinseite – weiterführend | Ø 130 mm |
| Änderung in Abgasrichtung | Reduzierung des Querschnitts |
| Einsatz und technische Eigenschaften | |
| Einsatzbereich | Verbindungsleitung zwischen Ofen und Schornstein im Innenbereich |
| Betriebsweise | Unterdruck, N1 |
| Temperaturklasse | T600 |
| Betriebsbedingung | Trockenbetrieb, D; nicht für kondensierenden Betrieb |
| Rußbrandbeständigkeit | Ja, G |
| Normen | DIN 1298 und EN 1856-2 |
| Abstand zu brennbaren Baustoffen | Mindestens 480 mm ohne zusätzliche geprüfte Wärmeschutzmaßnahmen; Einbauvorgaben beachten |
Lieferumfang
- 1 × EdiFire Reduzierung 160/130 mm, schwarz
Hinweise zur Planung und Montage
Prüfen Sie vor der Bestellung die Anschlussmaße und die Eignung für Ihre Feuerstätte und den Schornstein. Die Montage muss nach den Vorgaben der Feuerstätte und des Rauchrohrsystems erfolgen. Halten Sie die erforderlichen Abstände zu brennbaren Bauteilen ein und stimmen Sie die Anschlussausführung mit Ihrem Fachbetrieb oder Schornsteinfeger ab.
Die Steckenden müssen zur vorgesehenen Montage passen. Eine Rosette dient nur der optischen Abdeckung und ist keine Abdichtung.
Das Bauteil ist für trockenen Betrieb vorgesehen. Es ist nicht für den Betrieb mit anfallendem Kondensat bestimmt.
Weitere Anschlussbauteile und Montagezubehör sind nicht im Lieferumfang enthalten.
