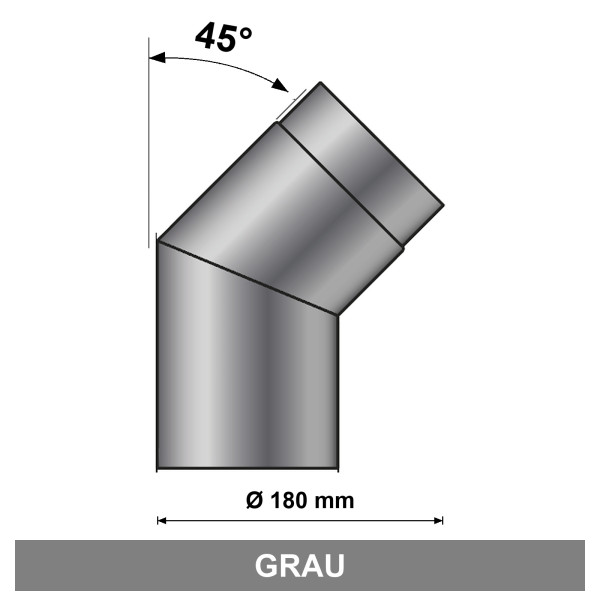

EdiFire Ofenrohrbogen 45° Ø 180 mm, grau
Der EdiFire Ofenrohrbogen mit Ø 180 mm ermöglicht eine Richtungsänderung in der Rauchrohrverbindung zwischen Ofen und Schornstein. Die feste Winkelausführung von 45° ist für eine entsprechend geplante Rohrführung vorgesehen.
Diese Ausführung besitzt keine Reinigungsöffnung. Planen Sie die notwendigen Reinigungsmöglichkeiten an geeigneter Stelle der Ofenrohrleitung ein.
Die graue Senotherm-Lackierung sorgt für eine gleichmäßige, hitzebeständige Oberfläche. Die Materialstärke von 2 mm verleiht dem Bauteil eine stabile Ausführung.
Ihre Vorteile
- Passend für Ø 180 mm
- Fester Winkel von 45°
- Ausführung ohne Reinigungsöffnung
- Hitzebeständige Senotherm-Lackierung
| Produkt und Ausführung | |
|---|---|
| Marke | EdiFire |
| Artikelnummer | 433356 |
| Produktart | Ofenrohrbogen (Rauchrohrbogen) |
| Reinigungsöffnung | Nein |
| Material | Stahl |
| Farbe | Grau |
| Materialstärke | 2 mm |
| Oberfläche | Hitzebeständige Senotherm-Lackierung |
| Abmessungen und Anschlüsse | |
| Nenndurchmesser | 180 mm |
| Winkel | 45°, fest |
| Schenkelmaße laut Listung | 160 × 160 mm |
| Einsatz und technische Eigenschaften | |
| Einsatzbereich | Verbindungsleitung zwischen Ofen und Schornstein im Innenbereich |
| Betriebsweise | Unterdruck, N1 |
| Temperaturklasse | T600 |
| Betriebsbedingung | Trockenbetrieb, D; nicht für kondensierenden Betrieb |
| Rußbrandbeständigkeit | Ja, G |
| Normen | DIN 1298 und EN 1856-2 |
| Abstand zu brennbaren Baustoffen | Mindestens 540 mm ohne zusätzliche geprüfte Wärmeschutzmaßnahmen; Einbauvorgaben beachten |
Lieferumfang
- 1 × EdiFire Ofenrohrbogen 45°, Ø 180 mm, grau
Hinweise zur Planung und Montage
Prüfen Sie vor der Bestellung die Anschlussmaße und die Eignung für Ihre Feuerstätte und den Schornstein. Die Montage muss nach den Vorgaben der Feuerstätte und des Ofenrohrsystems erfolgen. Halten Sie die erforderlichen Abstände zu brennbaren Bauteilen ein und stimmen Sie die Anschlussausführung mit Ihrem Fachbetrieb oder Schornsteinfeger ab.
Prüfen Sie den Platzbedarf des Bogens einschließlich der Steckverbindungen.
Das Bauteil ist für trockenen Betrieb vorgesehen. Es ist nicht für den Betrieb mit anfallendem Kondensat bestimmt.
Weitere Anschlussbauteile und Montagezubehör sind nicht im Lieferumfang enthalten.
