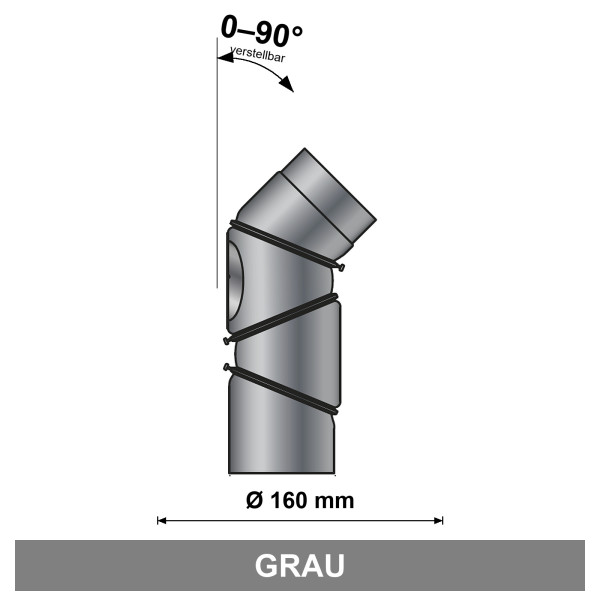

EdiFire Ofenrohrbogen 0–90° Ø 160 mm, 4-teilig mit Reinigungsöffnung, grau
Der vierteilige EdiFire Ofenrohrbogen mit Ø 160 mm ermöglicht eine Richtungsänderung in der Rauchrohrverbindung zwischen Ofen und Schornstein. Der Winkel lässt sich von 0 bis 90° an die geplante Leitungsführung anpassen.
Die Reinigungsöffnung erleichtert den Zugang zum Inneren des Bogens, ohne dafür den gesamten Rohrabschnitt auszubauen.
Die graue Senotherm-Lackierung sorgt für eine gleichmäßige, hitzebeständige Oberfläche. Die Materialstärke von 2 mm verleiht dem Bauteil eine stabile Ausführung.
Ihre Vorteile
- Passend für Ø 160 mm
- Winkel von 0–90° einstellbar
- Vierteilige, verstellbare Bauform
- Zugang über die Reinigungsöffnung
- Hitzebeständige Senotherm-Lackierung
| Produkt und Ausführung | |
|---|---|
| Marke | EdiFire |
| Artikelnummer | 433480 |
| Produktart | Ofenrohrbogen (Rauchrohrbogen) |
| Reinigungsöffnung | Ja |
| Bauform | Vierteilig, verstellbar |
| Material | Stahl |
| Farbe | Grau |
| Materialstärke | 2 mm |
| Oberfläche | Hitzebeständige Senotherm-Lackierung |
| Abmessungen und Anschlüsse | |
| Nenndurchmesser | 160 mm |
| Winkel | 0–90° verstellbar |
| Einsatz und technische Eigenschaften | |
| Einsatzbereich | Verbindungsleitung zwischen Ofen und Schornstein im Innenbereich |
| Betriebsweise | Unterdruck, N1 |
| Temperaturklasse | T600 |
| Betriebsbedingung | Trockenbetrieb, D; nicht für kondensierenden Betrieb |
| Rußbrandbeständigkeit | Ja, G |
| Normen | DIN 1298 und EN 1856-2 |
| Abstand zu brennbaren Baustoffen | Mindestens 480 mm ohne zusätzliche geprüfte Wärmeschutzmaßnahmen; Einbauvorgaben beachten |
Lieferumfang
- 1 × EdiFire Ofenrohrbogen 0–90°, Ø 160 mm, vierteilig, grau
Hinweise zur Planung und Montage
Prüfen Sie vor der Bestellung die Anschlussmaße und die Eignung für Ihre Feuerstätte und den Schornstein. Die Montage muss nach den Vorgaben der Feuerstätte und des Ofenrohrsystems erfolgen. Halten Sie die erforderlichen Abstände zu brennbaren Bauteilen ein und stimmen Sie die Anschlussausführung mit Ihrem Fachbetrieb oder Schornsteinfeger ab.
Berücksichtigen Sie den Platzbedarf des Bogens und die Steckverbindungen. Bei verstellbaren Ausführungen hängt der Platzbedarf von der gewählten Winkelstellung ab.
Das Bauteil ist für trockenen Betrieb vorgesehen. Es ist nicht für den Betrieb mit anfallendem Kondensat bestimmt.
Weitere Anschlussbauteile und Montagezubehör sind nicht im Lieferumfang enthalten.
