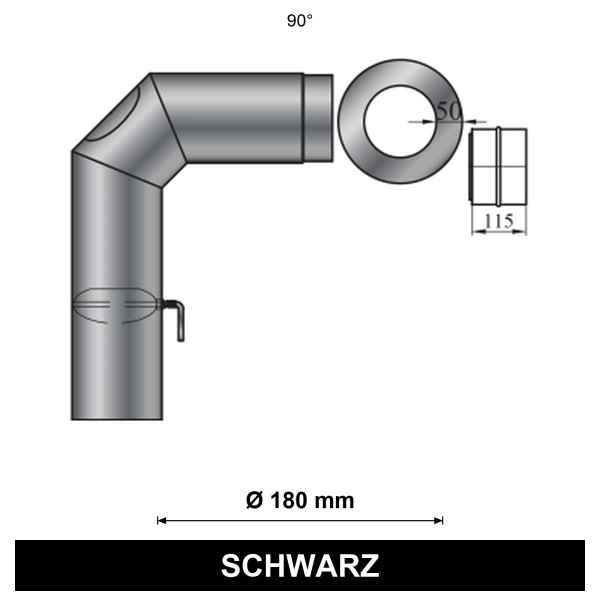

EdiFire Ofenrohr-Set 2, 90° Ø 180 mm, schwarz
Das EdiFire Ofenrohr-Set 2 mit Ø 180 mm kombiniert einen 90°-Rohranschluss mit einer Rosette und einem passenden Doppelwandfutter. Es ist für eine entsprechend geplante Verbindung vom Ofen zum Schornstein im Innenbereich vorgesehen.
Die integrierte Drosselklappe ermöglicht eine manuelle Anpassung des freien Abgasquerschnitts. Eine Reinigungsöffnung erleichtert den Zugang zum Rohrinneren. Die Rosette sorgt für einen sauberen optischen Abschluss an der Wand.
Die schwarze Senotherm-Lackierung sorgt für eine gleichmäßige, hitzebeständige Oberfläche. Die Materialstärke von 2 mm verleiht dem Bauteil eine stabile Ausführung.
Ihre Vorteile
- Abgestimmtes Set mit Ø 180 mm
- Mit Drosselklappe
- Rosette und Doppelwandfutter enthalten
- Hitzebeständige Senotherm-Lackierung
| Produkt und Ausführung | |
|---|---|
| Marke | EdiFire |
| Artikelnummer | 433204 |
| Produktart | Ofenrohr-Set |
| Drosselklappe | Ja |
| Reinigungsöffnung | Ja |
| Bogenform | Segmentbogen, geschliffen |
| Material | Stahl |
| Farbe | Schwarz |
| Materialstärke | 2 mm |
| Oberfläche | Hitzebeständige Senotherm-Lackierung |
| Abmessungen und Anschlüsse | |
| Nenndurchmesser | 180 mm |
| Winkel | 90° |
| Abmessungen laut EDV-Listung | 450 × 600 mm |
| Länge Doppelwandfutter | 115 mm |
| Randgröße Rosette | 50 mm |
| Einsatz und technische Eigenschaften | |
| Einsatzbereich | Verbindungsleitung zwischen Ofen und Schornstein im Innenbereich |
| Betriebsweise | Unterdruck, N1 |
| Temperaturklasse | T600 |
| Betriebsbedingung | Trockenbetrieb, D; nicht für kondensierenden Betrieb |
| Rußbrandbeständigkeit | Ja, G |
| Normen | DIN 1298 und EN 1856-2 |
| Abstand zu brennbaren Baustoffen | Mindestens 540 mm ohne zusätzliche geprüfte Wärmeschutzmaßnahmen; Einbauvorgaben beachten |
Lieferumfang
- 1 × 90°-Rohranschluss Ø 180 mm mit Drosselklappe und Reinigungsöffnung
- 1 × passende Rosette, Randgröße 50 mm
- 1 × passendes Doppelwandfutter, 115 mm
Hinweise zur Planung und Montage
Prüfen Sie vor der Bestellung die Anschlussmaße und die Eignung für Ihre Feuerstätte und den Schornstein. Die Montage muss nach den Vorgaben der Feuerstätte und des Rauchrohrsystems erfolgen. Halten Sie die erforderlichen Abstände zu brennbaren Bauteilen ein und stimmen Sie die Anschlussausführung mit Ihrem Fachbetrieb oder Schornsteinfeger ab.
Vergleichen Sie die Set-Abmessungen mit Ihrer Anschlusssituation. Steckverbindungen und die Position des Wandanschlusses beeinflussen die montierte Einbaulänge.
Eine Drosselklappe darf nur entsprechend den Vorgaben der Feuerstätte eingesetzt werden. Die Rosette dient der optischen Abdeckung und ersetzt keine Abdichtung.
Das Bauteil ist für trockenen Betrieb vorgesehen. Es ist nicht für den Betrieb mit anfallendem Kondensat bestimmt.
