ediFire Erweiterung 150 auf 180 mm mit Rosette, schwarz

ediFire Erweiterung 150 auf 180 mm mit Rosette, schwarz

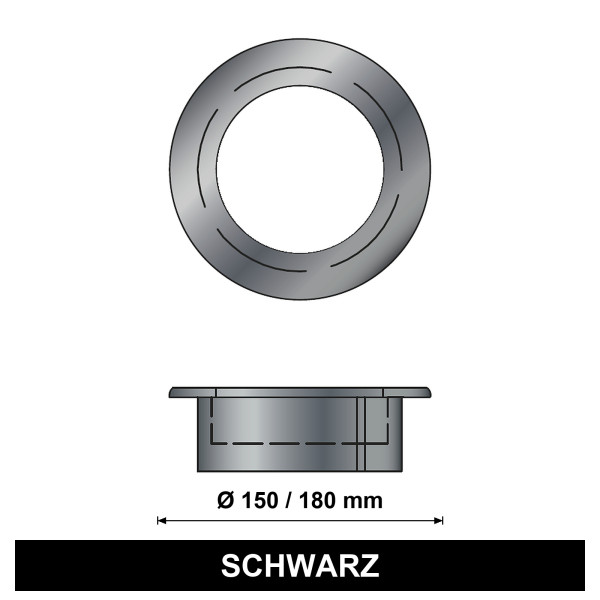

Die ediFire Erweiterung verbindet ein vom Ofen kommendes Rauchrohr mit Ø 150 mm mit einem weiterführenden Anschluss von Ø 180 mm in Richtung Schornstein. Dabei wird der Rohrquerschnitt vergrößert.

Die integrierte Rosette deckt den Bereich rund um den passenden Wandanschluss optisch ab. Sie ersetzt weder die notwendige Abdichtung noch eine vorgeschriebene Brandschutzmaßnahme.

Die schwarze Senotherm-Lackierung sorgt für eine gleichmäßige, hitzebeständige Oberfläche. Die Materialstärke von 2 mm verleiht dem Bauteil eine stabile Ausführung.

Welche Anschlussrichtung brauche ich?

Vom Ofen kommend Ø 150 mm → zum Schornstein Ø 180 mm. Lesen Sie die beiden Größen immer in Richtung der Abgase: vom Ofen zum Schornstein. Die erste Zahl ist die ofenseitige Nennweite, die zweite Zahl die schornsteinseitige Nennweite.

Beispiel: Ihre vom Ofen kommende Rohrleitung hat Ø 150 mm. Der anschließende Rohrabschnitt oder das passende Wandfutter hat Ø 180 mm. Für diese Größenfolge ist eine Erweiterung von 150 auf 180 mm vorgesehen – sofern die Anschlussformen und die Vorgaben Ihrer Anlage dazu passen.

Erweiterung oder Reduzierung? Von klein auf groß benötigen Sie eine Erweiterung, von groß auf klein eine Reduzierung. Die gleichen zwei Durchmesser allein machen die Teile nicht austauschbar. Einfaches Umdrehen ersetzt nicht die passende Ausführung, weil auch Muffe und Steckende zur Einbaurichtung passen müssen.

Vergleichen Sie die Anschluss-Nennweiten Ihrer vorhandenen Bauteile. Der Außendurchmesser einer Muffe oder eines Wandfutters ist nicht automatisch dessen Nennweite.

Ihre Vorteile

• Übergang von Ø 150 auf Ø 180 mm
• Mit integrierter Rosette
• Anschlussrichtung in den technischen Daten eindeutig ausgewiesen
• Hitzebeständige Senotherm-Lackierung

Lieferumfang

• 1 × ediFire Erweiterung 150/180 mm mit integrierter Rosette, schwarz

Hinweise zur Planung und Montage

Prüfen Sie vor der Bestellung die Anschlussmaße und die Eignung für Ihre Feuerstätte und den Schornstein. Die Montage muss nach den Vorgaben der Feuerstätte und des Rauchrohrsystems erfolgen. Halten Sie die erforderlichen Abstände zu brennbaren Bauteilen ein und stimmen Sie die Anschlussausführung mit Ihrem Fachbetrieb oder Schornsteinfeger ab.

Die Steckenden müssen zur vorgesehenen Montage passen. Eine Rosette dient nur der optischen Abdeckung und ist keine Abdichtung.

Das Bauteil ist für trockenen Betrieb vorgesehen. Es ist nicht für den Betrieb mit anfallendem Kondensat bestimmt.

Weitere Anschlussbauteile und Montagezubehör sind nicht im Lieferumfang enthalten.
