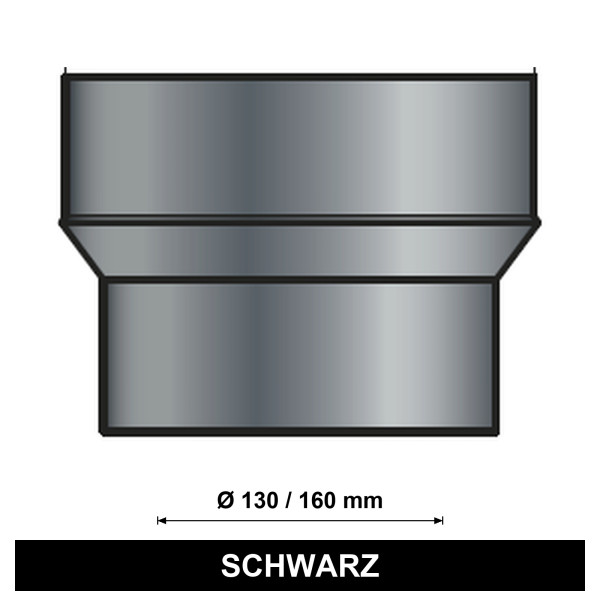

ediFire Erweiterung 130 auf 160 mm, schwarz

ediFire Erweiterung 130 auf 160 mm, schwarz

Die ediFire Erweiterung verbindet ein vom Ofen kommendes Rauchrohr mit Ø 130 mm mit einem weiterführenden Anschluss von Ø 160 mm in Richtung Schornstein. Dabei wird der Rohrquerschnitt vergrößert.

Das Übergangsstück ist für passende Steckverbindungen im Rauchrohrsystem vorgesehen. Prüfen Sie neben den Nennweiten auch die Ausführung der vorhandenen Rohrenden.

Die schwarze Senotherm-Lackierung sorgt für eine gleichmäßige, hitzebeständige Oberfläche. Die Materialstärke von 2 mm verleiht dem Bauteil eine stabile Ausführung.

Welche Anschlussrichtung brauche ich?

Vom Ofen kommend Ø 130 mm → zum Schornstein Ø 160 mm. Lesen Sie die beiden Größen immer in Richtung der Abgase: vom Ofen zum Schornstein. Die erste Zahl ist die ofenseitige Nennweite, die zweite Zahl die schornsteinseitige Nennweite.

Beispiel: Ihre vom Ofen kommende Rohrleitung hat Ø 130 mm. Der anschließende Rohrabschnitt oder das passende Wandfutter hat Ø 160 mm. Für diese Größenfolge ist eine Erweiterung von 130 auf 160 mm vorgesehen – sofern die Anschlussformen und die Vorgaben Ihrer Anlage dazu passen.

Erweiterung oder Reduzierung? Von klein auf groß benötigen Sie eine Erweiterung, von groß auf klein eine Reduzierung. Die gleichen zwei Durchmesser allein machen die Teile nicht austauschbar. Einfaches Umdrehen ersetzt nicht die passende Ausführung, weil auch Muffe und Steckende zur Einbaurichtung passen müssen.

Vergleichen Sie die Anschluss-Nennweiten Ihrer vorhandenen Bauteile. Der Außendurchmesser einer Muffe oder eines Wandfutters ist nicht automatisch dessen Nennweite.

Ihre Vorteile

• Übergang von Ø 130 auf Ø 160 mm
• Übergangsstück ohne Rosette
• Anschlussrichtung in den technischen Daten eindeutig ausgewiesen
• Hitzebeständige Senotherm-Lackierung

Lieferumfang

• 1 × ediFire Erweiterung 130/160 mm, schwarz

Hinweise zur Planung und Montage

Prüfen Sie vor der Bestellung die Anschlussmaße und die Eignung für Ihre Feuerstätte und den Schornstein. Die Montage muss nach den Vorgaben der Feuerstätte und des Rauchrohrsystems erfolgen. Halten Sie die erforderlichen Abstände zu brennbaren Bauteilen ein und stimmen Sie die Anschlussausführung mit Ihrem Fachbetrieb oder Schornsteinfeger ab.

Die Steckenden müssen zur vorgesehenen Montage passen. Eine Rosette dient nur der optischen Abdeckung und ist keine Abdichtung.

Das Bauteil ist für trockenen Betrieb vorgesehen. Es ist nicht für den Betrieb mit anfallendem Kondensat bestimmt.

Weitere Anschlussbauteile und Montagezubehör sind nicht im Lieferumfang enthalten.
