ediFire Erweiterung 120 auf 150 mm, schwarz

Erweiterung DN120/DN150 schwarz
29,95 € *
Nettopreis: 25,17 €

inkl. MwSt., zzgl. 6,49 € Versand nach Deutschland.

Lieferzeit 10 Werktage

  • 433569
  • 3858885784631
  • EU weiter Versand
  • Schnelle & sichere Lösung
  • geschultes Servicepersonal
Haben Sie Fragen?
Geschäftszeiten Mo.-Fr. 9:00 - 17:00 Uhr
ediFire Erweiterung 120 auf 150 mm, schwarz Die ediFire Erweiterung verbindet ein vom Ofen... mehr
Produktinformationen "ediFire Erweiterung 120 auf 150 mm, schwarz"

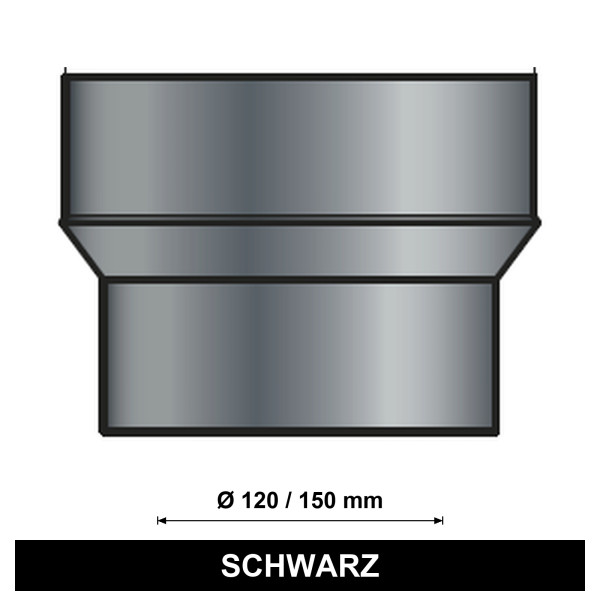

ediFire Erweiterung 120 auf 150 mm, schwarz

Die ediFire Erweiterung verbindet ein vom Ofen kommendes Rauchrohr mit Ø 120 mm mit einem weiterführenden Anschluss von Ø 150 mm in Richtung Schornstein. Dabei wird der Rohrquerschnitt vergrößert.

Das Übergangsstück ist für passende Steckverbindungen im Rauchrohrsystem vorgesehen. Prüfen Sie neben den Nennweiten auch die Ausführung der vorhandenen Rohrenden.

Die schwarze Senotherm-Lackierung sorgt für eine gleichmäßige, hitzebeständige Oberfläche. Die Materialstärke von 2 mm verleiht dem Bauteil eine stabile Ausführung.

Welche Anschlussrichtung brauche ich?

Vom Ofen kommend Ø 120 mm → zum Schornstein Ø 150 mm. Lesen Sie die beiden Größen immer in Richtung der Abgase: vom Ofen zum Schornstein. Die erste Zahl ist die ofenseitige Nennweite, die zweite Zahl die schornsteinseitige Nennweite.

Beispiel: Ihre vom Ofen kommende Rohrleitung hat Ø 120 mm. Der anschließende Rohrabschnitt oder das passende Wandfutter hat Ø 150 mm. Für diese Größenfolge ist eine Erweiterung von 120 auf 150 mm vorgesehen – sofern die Anschlussformen und die Vorgaben Ihrer Anlage dazu passen.

Erweiterung oder Reduzierung? Von klein auf groß benötigen Sie eine Erweiterung, von groß auf klein eine Reduzierung. Die gleichen zwei Durchmesser allein machen die Teile nicht austauschbar. Einfaches Umdrehen ersetzt nicht die passende Ausführung, weil auch Muffe und Steckende zur Einbaurichtung passen müssen.

Vergleichen Sie die Anschluss-Nennweiten Ihrer vorhandenen Bauteile. Der Außendurchmesser einer Muffe oder eines Wandfutters ist nicht automatisch dessen Nennweite.

Ihre Vorteile

  • Übergang von Ø 120 auf Ø 150 mm
  • Übergangsstück ohne Rosette
  • Anschlussrichtung in den technischen Daten eindeutig ausgewiesen
  • Hitzebeständige Senotherm-Lackierung
Produkt und Ausführung
Marke ediFire
Artikelnummer 433569
Produktart Erweiterung
Rosette Nicht enthalten
Material Stahl
Farbe Schwarz
Materialstärke 2 mm
Oberfläche Hitzebeständige Senotherm-Lackierung
Abmessungen und Anschlüsse
Ofenseite – vom Ofen kommend Ø 120 mm
Schornsteinseite – weiterführend Ø 150 mm
Änderung in Abgasrichtung Erweiterung des Querschnitts
Einsatz und technische Eigenschaften
Einsatzbereich Verbindungsleitung zwischen Ofen und Schornstein im Innenbereich
Betriebsweise Unterdruck, N1
Temperaturklasse T600
Betriebsbedingung Trockenbetrieb, D; nicht für kondensierenden Betrieb
Rußbrandbeständigkeit Ja, G
Normen DIN 1298 und EN 1856-2
Abstand zu brennbaren Baustoffen Mindestens 450 mm ohne zusätzliche geprüfte Wärmeschutzmaßnahmen; Einbauvorgaben beachten

Lieferumfang

  • 1 × ediFire Erweiterung 120/150 mm, schwarz

Hinweise zur Planung und Montage

Prüfen Sie vor der Bestellung die Anschlussmaße und die Eignung für Ihre Feuerstätte und den Schornstein. Die Montage muss nach den Vorgaben der Feuerstätte und des Rauchrohrsystems erfolgen. Halten Sie die erforderlichen Abstände zu brennbaren Bauteilen ein und stimmen Sie die Anschlussausführung mit Ihrem Fachbetrieb oder Schornsteinfeger ab.

Die Steckenden müssen zur vorgesehenen Montage passen. Eine Rosette dient nur der optischen Abdeckung und ist keine Abdichtung.

Das Bauteil ist für trockenen Betrieb vorgesehen. Es ist nicht für den Betrieb mit anfallendem Kondensat bestimmt.

Weitere Anschlussbauteile und Montagezubehör sind nicht im Lieferumfang enthalten.
