inkl. MwSt., zzgl. 6,49 € Versand nach Deutschland.
Lieferzeit 8 Werktage
- Artikel-Nr.: 433113
- EU weiter Versand
- Schnelle & sichere Lösung
- geschultes Servicepersonal

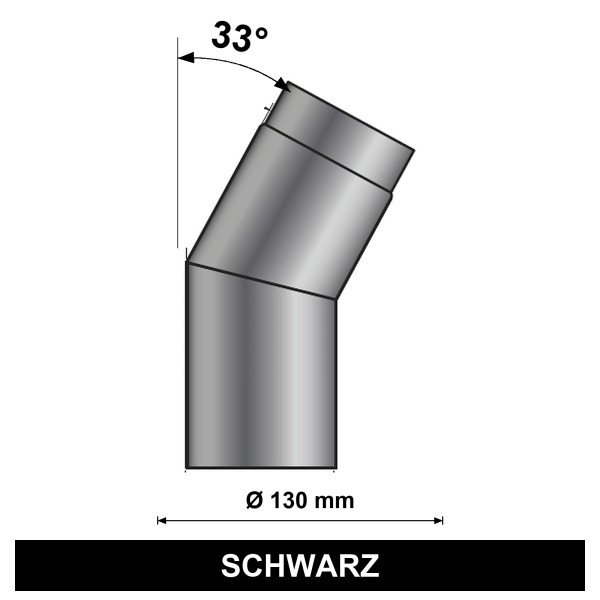

EdiFire Bogen 33° Ø 130 mm, schwarz
Der EdiFire Rauchrohrbogen mit Ø 130 mm ermöglicht eine Richtungsänderung in der Verbindung zwischen Ofen und Schornstein. Die feste Winkelausführung von 33° ist für eine entsprechend geplante Rohrführung vorgesehen.
Diese Ausführung besitzt keine Reinigungsöffnung. Planen Sie die notwendigen Reinigungsmöglichkeiten an geeigneter Stelle der Rauchrohrleitung ein.
Die schwarze Senotherm-Lackierung sorgt für eine gleichmäßige, hitzebeständige Oberfläche. Die Materialstärke von 2 mm verleiht dem Bauteil eine stabile Ausführung.
Ihre Vorteile
- Passend für Ø 130 mm
- Winkel 33°
- Einfache Ausführung ohne Reinigungsöffnung
- Hitzebeständige Senotherm-Lackierung
| Produkt und Ausführung | |
|---|---|
| Marke | EdiFire |
| Artikelnummer | 433113 |
| Produktart | Rauchrohrbogen |
| Reinigungsöffnung | Nein |
| Material | Stahl |
| Farbe | Schwarz |
| Materialstärke | 2 mm |
| Oberfläche | Hitzebeständige Senotherm-Lackierung |
| Abmessungen und Anschlüsse | |
| Nenndurchmesser | 130 mm |
| Winkel | 33°, fest |
| Schenkelmaße laut Listung | 142 × 142 mm |
| Einsatz und technische Eigenschaften | |
| Einsatzbereich | Verbindungsleitung zwischen Ofen und Schornstein im Innenbereich |
| Betriebsweise | Unterdruck, N1 |
| Temperaturklasse | T600 |
| Betriebsbedingung | Trockenbetrieb, D; nicht für kondensierenden Betrieb |
| Rußbrandbeständigkeit | Ja, G |
| Normen | DIN 1298 und EN 1856-2 |
| Abstand zu brennbaren Baustoffen | Mindestens 390 mm ohne zusätzliche geprüfte Wärmeschutzmaßnahmen; Einbauvorgaben beachten |
Lieferumfang
- 1 × EdiFire Rauchrohrbogen 33°, Ø 130 mm, schwarz
Hinweise zur Planung und Montage
Prüfen Sie vor der Bestellung die Anschlussmaße und die Eignung für Ihre Feuerstätte und den Schornstein. Die Montage muss nach den Vorgaben der Feuerstätte und des Rauchrohrsystems erfolgen. Halten Sie die erforderlichen Abstände zu brennbaren Bauteilen ein und stimmen Sie die Anschlussausführung mit Ihrem Fachbetrieb oder Schornsteinfeger ab.
Prüfen Sie den Platzbedarf des Bogens einschließlich der Steckverbindungen.
Das Bauteil ist für trockenen Betrieb vorgesehen. Es ist nicht für den Betrieb mit anfallendem Kondensat bestimmt.
Weitere Anschlussbauteile und Montagezubehör sind nicht im Lieferumfang enthalten.
