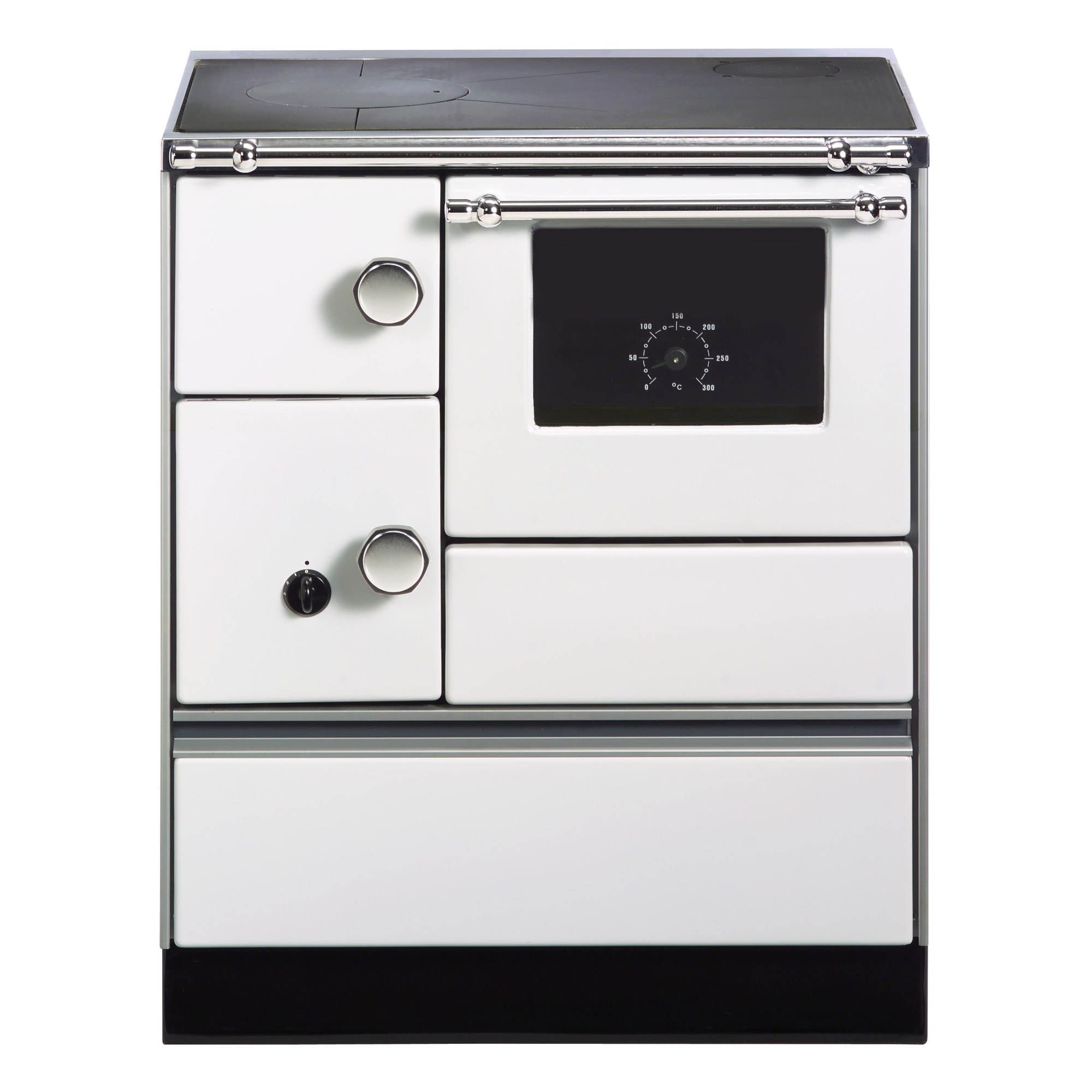

Wamsler Küchenherd Westminster K 76-70 70 cm weiß, Anschluss rechts

Schlicht, klassisch und elegant: Der K 176 überzeugt mit seinem großen, reinigungsfreundlichem Bratrohr mit Temperaturanzeige, dem massiven, verchromten Herdrahmen und der robusten, lackierten Stahlplatte. Zusätzlich sorgt eine Flammenbündelungsplatte aus Schamott im Brennraum für äußerst schadstoffarme Verbrennung, optimalen Wirkungsgrad und eine Verringerung der Brennstoffmenge und der Ascherückstände. Eine optimierte Fülltüröffnung und eine große Brennstofflade garantieren zusätzlichen Komfort. Der bayrische Doppelzug sorgt für gleichmäßige Wärmeverteilung und ermöglicht so optimale Backergebnisse.

Mit Wamsler Abstandsverbindern lässt sich der Herd in die Küchenzeile integrieren. Da die Farbe des Lacks geringfügig abweichen kann, empfehlen wir Abstandstandsverbinder in Edelstahl-Ausführung.

Ausführung:

Herdplatte:	Stahl lackiert
Mehrringdeckel:	nein
Farbe / Material Herdrahmen:	verchromt
Farbe / Material Herdstange:	verchromt
Sichtfenster Backofen:	ja
Sichtfenster Feuerstelle:	nein
Thermometer am Backofen:	ja
Holz-/ Kohlewagen:	ja
Material Gehäuse:	Stahl emailliert
Farbe:	weiß

Technische Daten:

EN (DIN):	12815
Dauerbrand / Zeitbrand:	Zeitbrand
Für den Dauerbetrieb geeignet:	ja
Reg.-Nr.:	RRF-15 09 1980
Nennwärmeleistung in kW:	5
Raumheizvermögen (DIN 18893) Zeitbrand max. m³:	88
Raumheizvermögen (DIN 18893) Dauerbrand max. m³:	124
CO-Emission in %:	0,17
CO-Emission in g/m³:	< 1,25
Staub mg/m³:	< 40
Wirkungsgrad in %:	> 79
Abgasmassenstrom g/s:	5,4
erforderl. Förderdruck in mbar:	0,12
Abgastemperatur °C:	290
BImSchV Stufe:	1 und 2
§15a B-VG (Österreich):	ja
VKF (Schweiz):	ja
externe Luftzufuhr:	nein
Ø externer Luftanschluss in mm:	-
Zugelassene Brennstoffe:	Scheitholz, Holzbriketts und Braunkohlebriketts
Ø Rauchrohr in mm:	120
Anschluss oben:	ja (rechts)
Anschluss hinten:	ja (rechts)
Anschluss seitlich rechts:	ja
Anschluss seitlich links:	nein
Feuerraumauskleidung:	Schamotte
Rüttelrost:	nein
Planrost:	ja
Aschebehälter:	ja
Primärluft:	ja
Sekundärluft:	ja
Wasserschiff:	nein
Wasserschiffinhalt:	-
Backofen:	ja

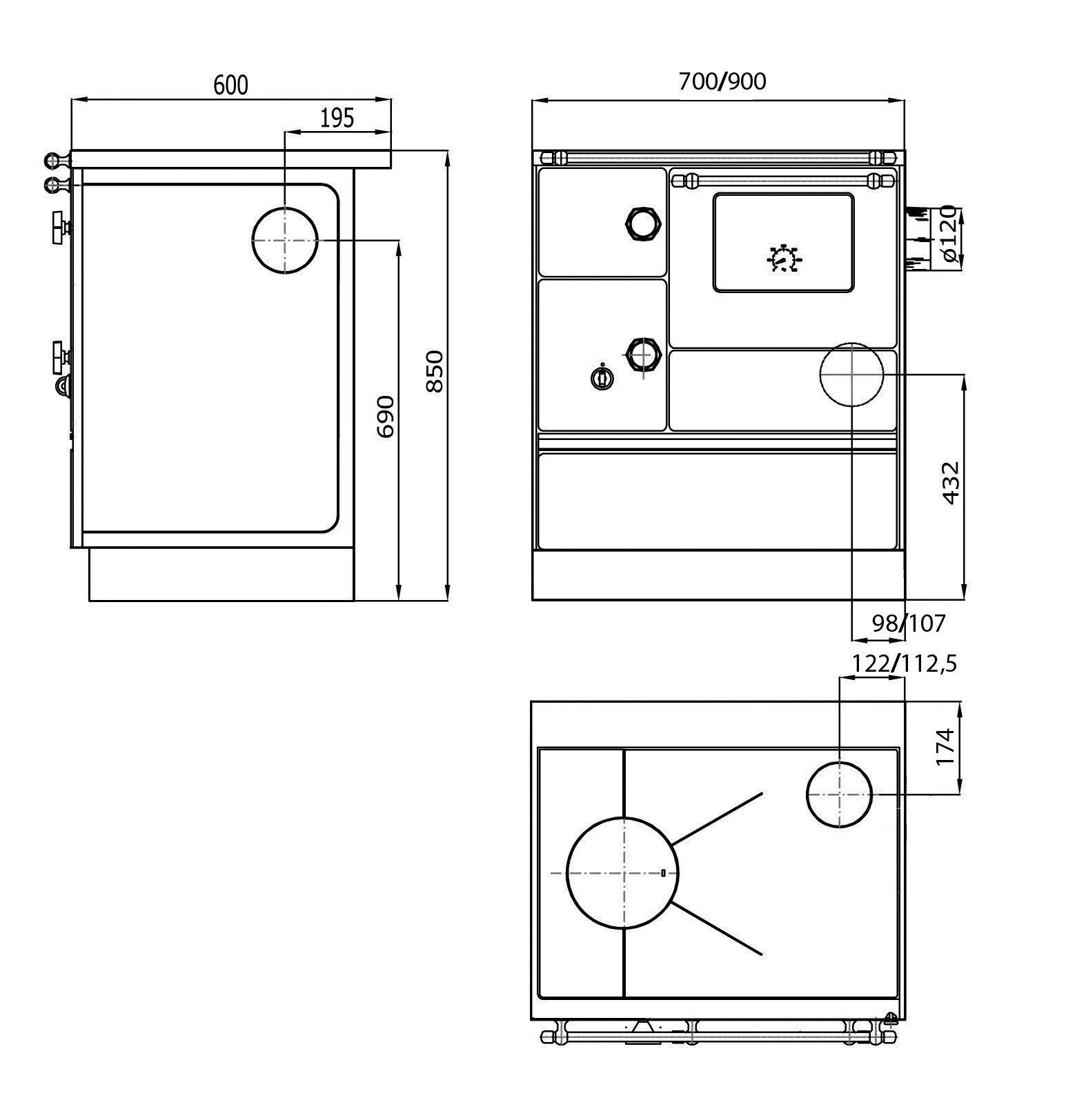

Abmessung und Gewicht:

Breite ohne Herdstange in mm:	700
Breite mit Herdstange in mm:	-
Tiefe ohne Herdstange in mm:	600
Tiefe mit Herdstange in mm:	640
Höhe in mm:	850
Sockelhöhe in mm:	100
Sockelblende verstellbar bis in mm:	nicht verstellbar
Herdplatte B x T in mm:	675 x 470
Feuerraum B x T in mm:	175 x 390
Feuerraumhöhe min. in mm:	-
Feuerraumhöhe max. in mm:	200
Fülltüröffnung H x B in mm:	175 x 140
Max. Scheitholzlänge in cm:	ca. 35
Backofen H x B x T in mm:	260 x 330 x 440
Backofen in Liter:	keine Angabe
Gewicht in kg:	131
Abgasrohr oben Höhe in mm:	850
Abgasrohr hinten Höhe in mm:	432
Abgasrohr rechts Höhe in mm:	690
Abgasrohr links Höhe in mm:	-
Energieeffizienz Klasse:	A

Ausstattung und Zubehör:

Abgasstutzen für oberen Anschluss:	serienmäßig
Herdstange:	serienmäßig
Abdeckhaube für Herdplatte:	nicht lieferbar
Backblech / Backrost:	serienmäßig
Schürhaken:	serienmäßig
Deckelheber:	serienmäßig
Rußkratzer:	serienmäßig
Fettpfanne:
Wasserschiff:	nicht lieferbar
Abstandsverbindung:	nicht lieferbar

Begriffserklärungen und Informationen

Hier finden Sie folgende Informationen:

• Begriffserklärung – Lexikon zu unseren Kaminöfen und Feuerstätten
• Zusammenfassung über die Auswirkung der Neuregelung der BImSchV für kleine und mittlere Feuerungsanlagen

Allgemeine Merkmale der Wamsler/Westminster Festbrennstoff-Herde:

• Alle Modelle sind für den Betrieb mit Holz und Braunkohlebriketts optimiert.
• Die Ausführungsbezeichnungen „rechts” und „links” beziehen sich auf die Lage der Abgasanschlüsse.
• Zweifach, dreifach oder vierfach Abgasanschluss mit Ø 120 mm oder Ø 130 mm, bei einem Cerankochfeld ist nur ein Zweifachanschluss möglich. (außer Sondermodelle)
• 8 mm starke Stahlherdplatten. Befüllung von oben möglich. Kochlochdeckel im geöffneten Zustand fixiert.
• Verstärkter Edelstahlherdrahmen, geschweißt. Keine Dehnungsfugen und deshalb kein Verschmutzen.
• REIN-EMAIL: Backöfen und Backofentüreinlagen, sowie emaillierte Einschubteile sind mit einem besonders porenfreien und dadurch reinigungsfreundlichen Email beschichtet. (außer K134 und K135 Backofen innen aus Edelstahl)
• Schamottformsteine im Stecksystem, ohne Mörtel, leichter Austausch möglich.
• Sommer-/Winterrost
• Bayerischer Doppelzug (bei K 118,128/138/175) unter dem Bratrohr. Gleichmäßige Temperatur ermöglicht bessere Backergebnisse.
• Große Fülltüröffnung Feuerungs- und Aschetür unabhängig voneinander zu öffnen.
• 10 Jahre Ersatzteilgarantie.
• Kundendienst flächendeckend in Deutschland.

Geprüfte Sicherheit mit Garantie.

Alle Wamsler Festbrennstoffherde sind nach DIN- Normen geprüft und mit dem Übereinstimmungszeichen "Ü" gekennzeichnet. Wamsler Festbrennstoffherde entsprechen damit den baurechtlichen Anforderungen. Wamsler gewährt auf diese Qualitätsgeräte eine Garantie von zwei Jahren.

Allgemeine Informationen und nützliche Ratschläge

Aufstellungshinweis

Vor dem Kauf eines Heizgerätes sollte immer der zuständige Kaminkehrer hinzugezogen werden. Er prüft Schornstein, Aufstellraum und die Einhaltung der gesetzlichen Vorgaben und ist später für die Zulassung der Feuerstätte verantwortlich.

Anschluss und Montage

Der Kaminofen oder Herd muss durch einen Fachbetrieb installiert und vom Schornsteinfeger abgenommen und zugelassen werden. Ohne fachgerechten Einbau und Abnahme bestehen keine Garantieansprüche. Bewahren Sie alle Bescheinigungen und Prüfprotokolle Ihres Schornsteinfegers sorgfältig auf.

In einigen Kommunen sind für selbst erstellte Kaminbausätze sogenannte Fachunternehmererklärungen vorgeschrieben. Diese dürfen nur von einem zugelassenen Ofenbauer ausgestellt werden. Informieren Sie sich hierzu vorab bei Ihrem Kaminkehrer.

Erstinbetriebnahme

Lesen Sie vor dem ersten Heizen die Bedienungsanleitung vollständig, insbesondere die Kapitel zu Aufstellung, Montage und Bedienung, und halten Sie sich bei der Inbetriebnahme genau an diese Vorgaben.

Nützliche Ratschläge

• In der Anfangszeit kann es beim Heizen zu Ausdünstungen des Ofenlacks kommen, die mit einer temporären Geruchsbelastung verbunden sind. Lüften Sie den Aufstellraum während der ersten Heizphasen deshalb besonders gut.
• Ein Verrußen der Glasscheibe ist in der Regel kein Gerätefehler. Bei korrekt eingestellten Luftreglern setzt die Scheibenspülluft ein und brennt Rußablagerungen auf der Scheibe weitgehend ab.
• Beim Öffnen der Feuerraumtür kann Rauch in den Raum treten. Um dies zu minimieren, schließen Sie zunächst die Luftregler, warten Sie einige Sekunden und öffnen Sie die Feuerraumtür anschließend langsam. Nach dem Nachlegen des Brennstoffs können Sie die Luftregler wieder öffnen.
