Rauchzugwächter ZP4 Komplett-Set LED-Ausführung Unterputz Montage

Der Rauchzugwächter ZP4 ist eine TÜV-geprüfte Sicherheitseinrichtung, die einen gleichzeitigen Betrieb einer Lüftungsanlage in Verbindung mit einer raumluft-abhängigen Feuerstätte ermöglicht.
Der ZP4 verhindert, dass ein an dieser Sicherheitseinrichtung angeschlossenes Gerät weiterbetrieben werden kann, wenn der Rauchabzug im Abluftstutzen des Ofens eine gesetzlich vorgegebene Druckgrenze unterschreitet.

Funktion:
Der Differenzdruckschalter im Wächter öffnet zwei unabhängige potentialfreie Relaiskontakte, wenn ein Unterdruck im Rauchrohr gegenüber dem Aufstellraum der Feuerung von 4 Pa unterschritten wird.

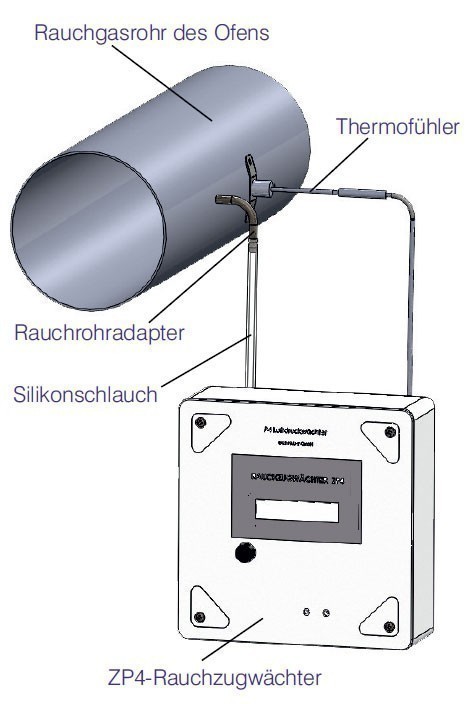

Über einen Rauchrohradapter wird der Rauchgaszug ermittelt. Sinkt der Rauchgaszug gegenüber der Innenluft im Aufstellraum der Feuerung unter 4 Pa, werden angeschlossene geräte spätestens nach 3 Min. ausgeschaltet.

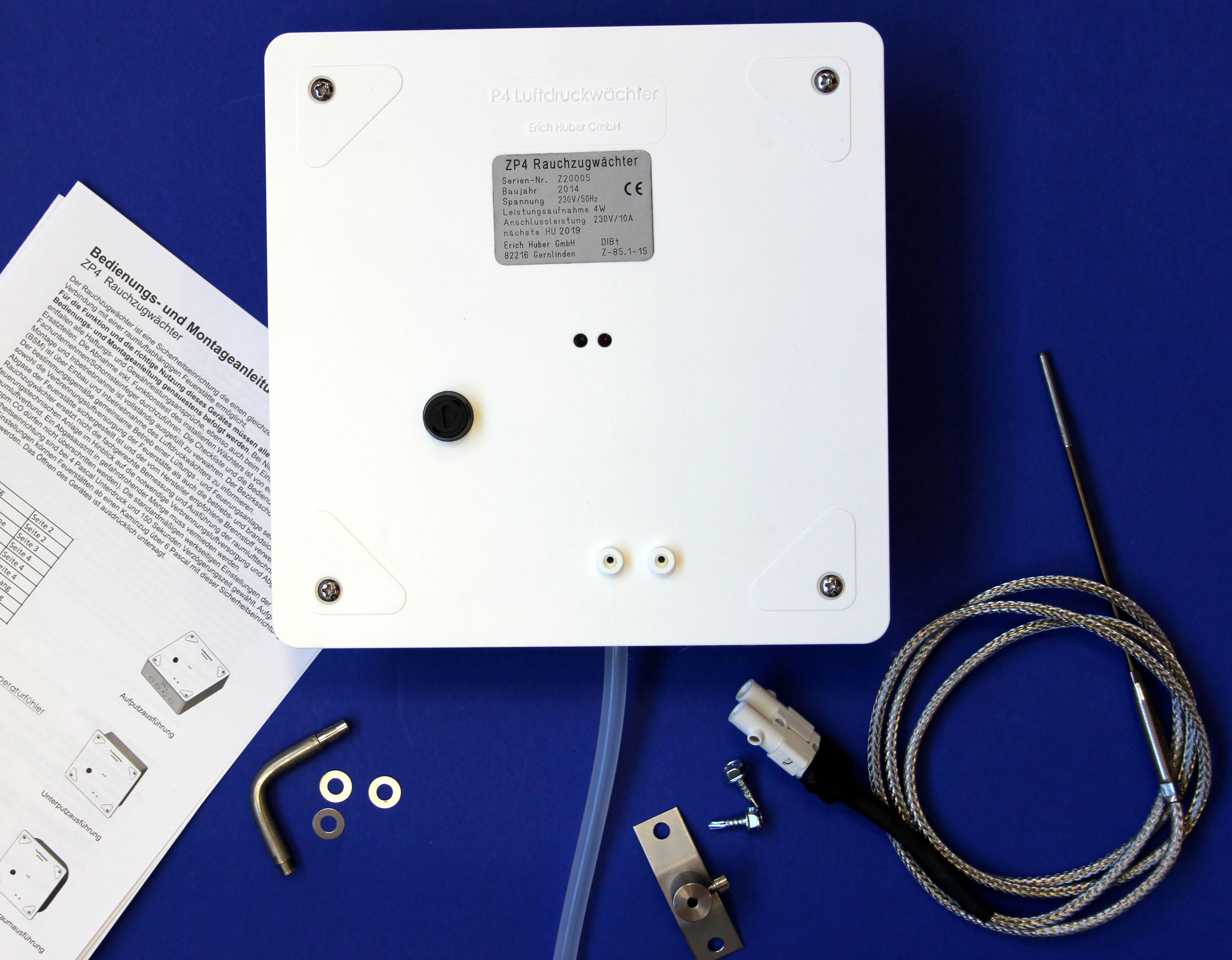

Rauchzugwächter ZP4 Komplett-SET
mit LED-Ausführung inkl. Thermofühler, Rauchrohradapter, Silikonschlauch (Länge 3 m)

• Anschlussleistung: 3 x 2,5 KW
• Montageart: Unterputz
• Anschlussart für Geräte: potentialfreie Klemmen
• voreilendes Signal: ja
• Schnelltest: ja
• Anschlussmöglichkeit für Temperatursensor: ja

Technische Daten:

• Netzspannung: 230V
• Frequenz: 50 Hz
• Leistungsaufnahme: 4 W
• Anschlussleistung: 250V / 10A
• Gerätesicherung T3,15A / 250V 5x20 mm
• Schutzklasse 1
• Zulässige Umgebungstemperatur: 0°C-60°C
• TÜV-geprüft nach DIN EN 60730-1.2005-12 und DIN18841:2005-12
• DIBt-Zulassung Z-85.1-15

Maße:

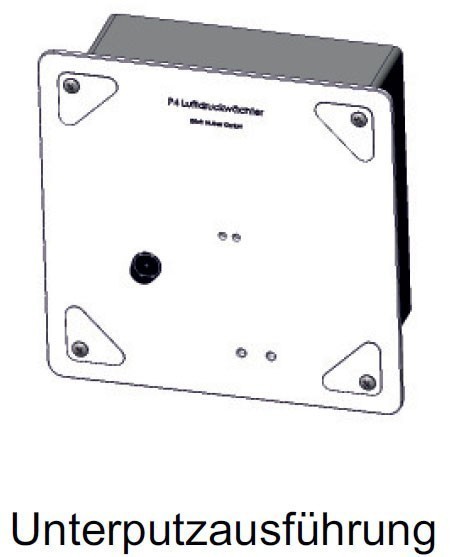

• Unterputz:
• Gehäuse16,5 cm x 16,5 cm x 7 cm (Tiefe)
• Frontplatte 18 cm x 18 cm
• Länge Temperatursensor: ca. 118 cm (über alles - Fühler + Kabel + Stecker)

Prüfungen / Zulassungen:

Alle sicherheitsrelevanten Komponenten sind doppelt ausgeführt, dadurch arbeitet der ZP4 weitgehend selbstüberprüfend.
Diese Sicherheitseinrichtung kann auch für Regelungsaufgaben eingesetzt werden, z. B. zum Öffnen eines Fensters oder zum Einschalten einer Belüftung.

Der ZP4 ist TÜV-geprüft und besitzt das CE-Zeichen.
Allgemeine bauaufsichtliche Zulassung;  Z-85.1-15
