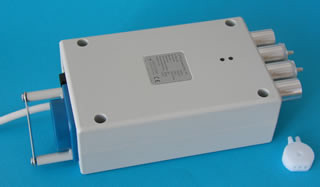

Erich Huber Luftdruckwächter P4 Signal (Typ 2) mit Signalausgang und Testschalter, DIBt

Luftdruckwächter P4 mit Signalausgang und Testschalter (Typ 2) mit DIBT Zulassung Nr. Z-85.1-3

Unterdrucküberwachung von Feuerstätten, Ablufteinrichtungen und Wohnraumbelüftungen.

Durch den Einsatz des Luftdruckwächters P4 wird sichergestellt, dass kein gefährlicher Unterdruck entstehen kann, da er die ausreichende Druckdifferenz zwischen dem Aufstellungsraum einer raumluftabhängigen Feuerstätte und der Außenatmosphäre überwacht.

Hohe Sicherheit und Komfort mit dem Luftdruckwächter P4 mit Signalausgang und Testschalter:

• der P4 erlaubt den gleichzeitigen Betrieb einer Feuerung und einer Ablufteinrichtung, ohne ein bestimmtes Fenster öffnen zu müssen
• der P4 kann einen gefährlichen Unterdruck wirklich erkennen
• der P4 ist zum einfachen Einbau
• der P4 bietet höchste Sicherheit durch einen doppelten, selbstüberprüfenden Sicherheitskreis (redundant aufgebaut)
• der P4 ist immer achtsam

Das Problem:
Ein gleichzeitiger Betrieb einer Feuerstätte (zum Beispiel eines Kachelofens) und einer Ablufteinrichtung (wie zum Beispiel eines Dunstabzugs) im selben Luftverbund führt zu einem gefährlichem Unterdruck. Der Kamin der Feuerstätte entzieht dem Raum Luft. Läuft gleichzeitig ein Dunstabzug in der Küche oder eine andere Ablufteinrichtung, kann sich die Strömungsrichtung im Kamin umkehren. Die Folge: Giftige Abgase gelangen in den Wohnraum. Zahlreiche Unfälle haben deshalb in Deutschland zu einem Verbot von absaugenden Anlagen geführt, wenn diese gleichzeitig mit Feuerstätten betrieben werden.

Die Lösung:
Der Luftdruckwächter P4 ist eine TÜV-geprüfte Sicherheitseinrichtung, die einen gleichzeitigen Betrieb einer Lüftungsanlage in Verbindung mit einer raumluftabhängigen Feuerstätte ermöglicht. Der P4 verhindert, dass ein an dieser Sicherheitseinrichtung angeschlossenes Gerät weiterbetrieben werden kann, wenn der Luftdruck im Wohnraum gegenüber dem Außendruck um mehr als 4 Pa sinkt. Die im System integrierte Schukosteckdose, an der das angeschlossene Gerät mit Strom versorgt wird, unterbricht dann sofort die Stromversorgung. Die Steckdose wird bei Druckausgleich selbsttätig wieder eingeschaltet.

Alle sicherheitsrelevanten Komponeten sind doppelt ausgeführt, dadurch arbeitet der Luftdruckwächter P4 weitgehend selbstüberprüfend. Diese Sicherheitseinrichtung kann auch für Regelungsaufgaben eingesetzt werden, zum Beispiel zum Öffnen eines Fensters oder zum Einschalten einer Belüftung.

Montage:
Die Montage des Luftdruckwächters P4 ist sehr einfach. Das kleine Gehäuse kann zum Beispiel auf dem Küchenschrank angebracht werden. Der Stecker des Abluftgerätes wird darin eingesteckt. Zwei dünne Luftschläuche werden nach außen geleitet (zum Beispiel beim Abluftkanal). Ab sofort wirkt die Differenzdrucküberwachung. Fragen Sie auch Ihren Kaminkehrermeister bzw. Schornsteinfegermeister.

Prüfung / Zulassung:
Das EU-Patent Luftdruckwächter P4 ist TÜV-geprüft nach DIN 18841:2005-12, sowie geprüft nach DVGW-VP121.

Technische Daten:

• Anschlussart für Gerät: Steckdose 220 V
• Anschlussleistung: 400 W
• Netzspannung: 230 V
• Frequenz: 50 Hz
• Leistungsaufnahme: 2 W
• Gerätesicherung: T3, 15A/250V 5x20mm
• Schutzklasse: 2
• Montageart: Aufputz
• voreilendes Signal: nein
• Schnelltest: nein
• Anschlussmöglichkeit für Temperatursensor: nein
• Maße: 11 x 24 x 6 cm

 Lieferumfang:

• P4 mit Signalausgang und Testschalter
• 2 x 3 m Luftschlauch
• Windschutzdose
• ohne Anschlusskabel für Signalausgang

Erklärung der Zusatzfunktionen im Unterschied zur Standardausführung (Art. 26810)

Signalausgang:
Beim Eintreten des gefährlichen Unterdrucks stellt das Gerät einen potentialfreien Kontakt zur Verfügung, der zum Aktivieren einer automatischen Einrichtung genutzt werden kann. So kann zum Beispiel ein Fenster automatisch geöffnet werden oder zum Beispiel eine Zulufteinrichtung eingeschaltet werden. Anschlusskabel für Signalausgang als Zubehör gegen Aufpreis erhältlich!

Testschalter:
Damit der Luftdruckwächter P4 nicht auf kurzzeitige Druckdifferenzen reagiert, die durch Luftturbulenzen ausgelöst werden, ist er mechanisch und elektronisch gepuffert. Ist der Testschalter eingeschaltet entfällt eine Zeitverzögerung, die den P4 normalerweise erst reagieren lässt, wenn der Unterdruck mindestens zwei Minuten ansteht. Hierbei schaltet der P4 sofort bei einer kurzzeitigen Druckdifferenz die angeschlossene Anlage aus. Diese Option ist zum Testen vorgesehen.
