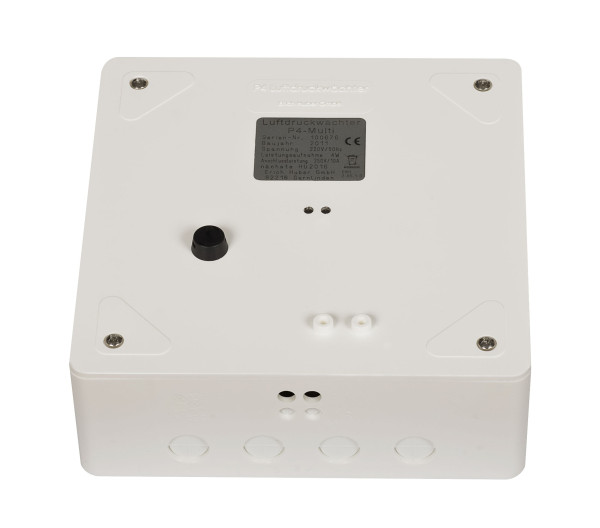

Luftdruckwächter P4 Multi Aufputz – Feuerstätte und Lüftung sicher gemeinsam betreiben
Der Luftdruckwächter P4 Multi von Erich Huber ist eine Sicherheitseinrichtung, mit der Sie eine Lüftungsanlage, eine Dunstabzugshaube oder eine andere Ablufteinrichtung gemeinsam mit einer raumluftabhängigen Feuerstätte betreiben können. Sinkt der Luftdruck im Aufstellraum gegenüber der Außenluft um 4 Pascal, öffnet der Differenzdruckschalter zwei unabhängige, potentialfreie Relaiskontakte und die angeschlossenen Abluftgeräte werden abgeschaltet. So verhindern Sie, dass Abgase der Feuerstätte in den Wohnraum gelangen.
Diese Ausführung wird auf Putz montiert. Sensorik und sicherheitsrelevante Bauteile sind doppelt (redundant) ausgeführt, das Gerät arbeitet dadurch weitgehend selbstprüfend.
Ihre Vorteile im Überblick
- Unabhängig vom Hersteller der Feuerstätte und der Lüftungsanlage einsetzbar
- Für ein oder mehrere Abluftgeräte über potentialfreie Klemmen
- Vorlaufendes Signal, z. B. zum automatischen Öffnen eines Fensters oder für eine Zuluftsteuerung
- Anschluss für einen optionalen Temperatursensor vorhanden
- Redundante, weitgehend selbstprüfende Sicherheitstechnik
- Allgemeine bauaufsichtliche Zulassung Z-85.1-3 (DIBt)
Technische Daten
| Allgemein | |
|---|---|
| Hersteller | Erich Huber GmbH |
| Huber-Artikelnummer | 91006 |
| Modell | P4 Multi |
| Montageart | Aufputz (AP) |
| Temperatursensor | nicht enthalten, optional anschließbar |
| Funktion und Anschlüsse | |
| Schaltschwelle | 4 Pa Unterdruck gegenüber der Außenatmosphäre |
| Abluftgeräte | 2 potentialfreie Kontakte / Klemmenpaare |
| Zuluftsteuerung | 1 potentialfreier Kontakt / Klemmenpaar |
| Temperatursensor | 1 Klemmenpaar |
| Anzeige | LED rot und grün |
| Elektrik | |
| Netzspannung | 230 V / 50 Hz |
| Leistungsaufnahme | 4 W |
| Anschlussleistung | 250 V / 10 A |
| Gerätesicherung | T3, 15 A / 250 V, 5 x 20 mm |
| Schutzklasse | 1 |
| Zulässige Umgebungstemperatur | 0 °C bis 60 °C |
| Abmessungen | |
| Frontplatte | 180 x 180 x 3 mm |
| Gehäuse | 180 x 180 x 60 mm |
| Luftschlauch | 6 m |
| Prüfung und Zulassung | |
| Zulassung | Allgemeine bauaufsichtliche Zulassung Z-85.1-3 (DIBt) |
| Prüfung | TÜV-geprüft in Anlehnung an VP121 sowie nach DIN 18841:2005-12 und DIN EN 60730-1:2005-12 |
Lieferumfang
- Luftdruckwächter P4 Multi Aufputz
- Abdeckplatte mit Öffnungen für Innenmessung
- LED-Anzeigen rot und grün
- Schmelzsicherung
- 6 m Luftschlauch
- Windschutzdose (2-teilig)
- Sturmschutzdose
- Befestigungsmaterial
Die Abnahme der Kombination aus Feuerstätte und Lüftungsanlage erfolgt durch den zuständigen Schornsteinfeger.
