Graf EcoBloc Inspect Komplettset Reihe 840 l LKW-befahrbar

Graf EcoBloc Inspect Komplettset Reihe 840 l – Versickerungsrigole im Set

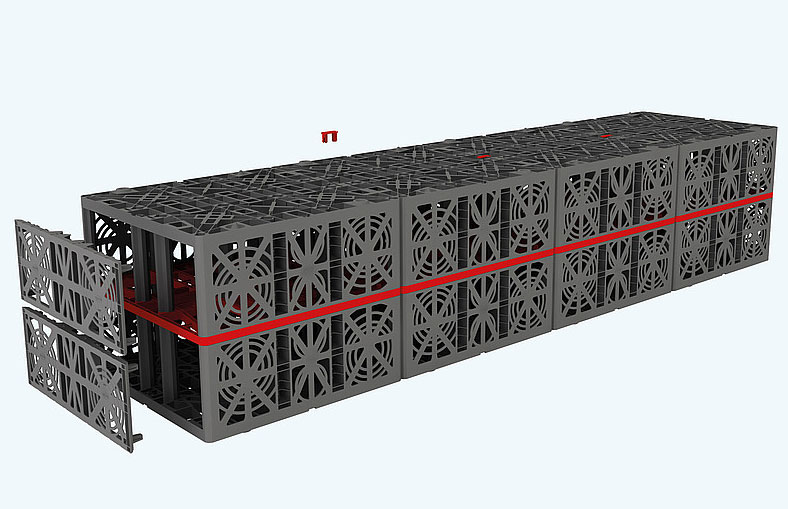

Dieses Komplettset von Graf enthält alles für eine Füllkörperrigole aus zwei EcoBloc Inspect 420 Modulen mit zusammen 840 Litern Volumen. Bei der Verlegevariante A werden die Blöcke in Reihe verlegt, die Rigole misst 1600 × 800 mm bei 660 mm Höhe. Sie dient der Rückhaltung und Versickerung von Regenwasser und leitet es kontrolliert in den Untergrund ab. Laut Hersteller ist der EcoBloc Inspect vor allem für den öffentlichen und gewerblichen Bereich ausgelegt.

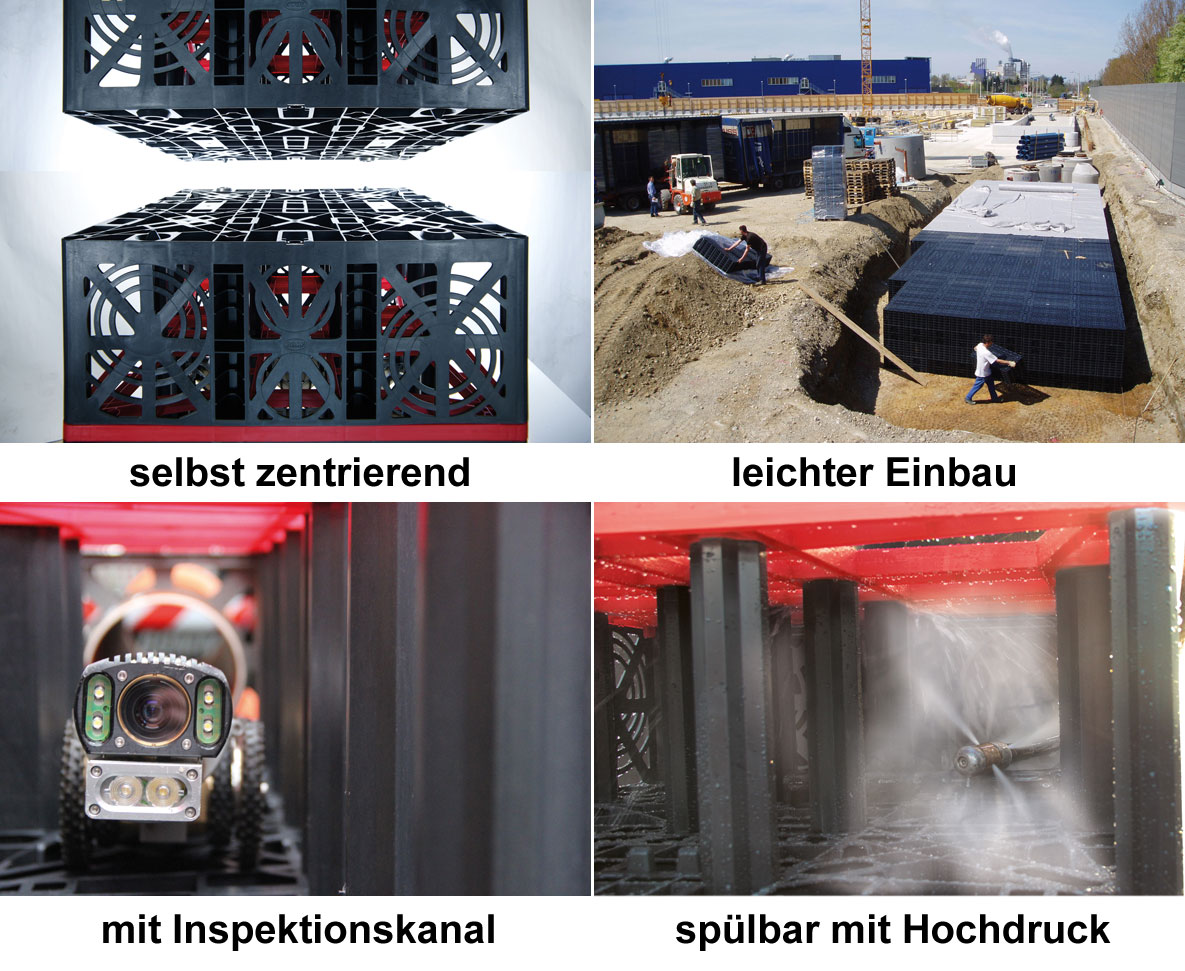

Die Module zentrieren sich beim Verlegen selbst und werden nur horizontal verbunden. Über den Inspektionskanal ist die Anlage kontrollierbar, bei Bedarf lässt sie sich mit Hochdruck spülen. Bei 80 bis 200 cm Erdüberdeckung ist das Set bis SLW 60 befahrbar.

Ihre Vorteile im Überblick

• Komplettes Set mit Endplatten, Verbindern, Entlüftung und Geotextil
• LKW-befahrbar bis SLW 60
• Inspizierbar und hochdruckspülbar
• Selbstzentrierende Verlegung, leichter Einbau
• Laut Hersteller 5 Jahre Garantie

Technische Daten

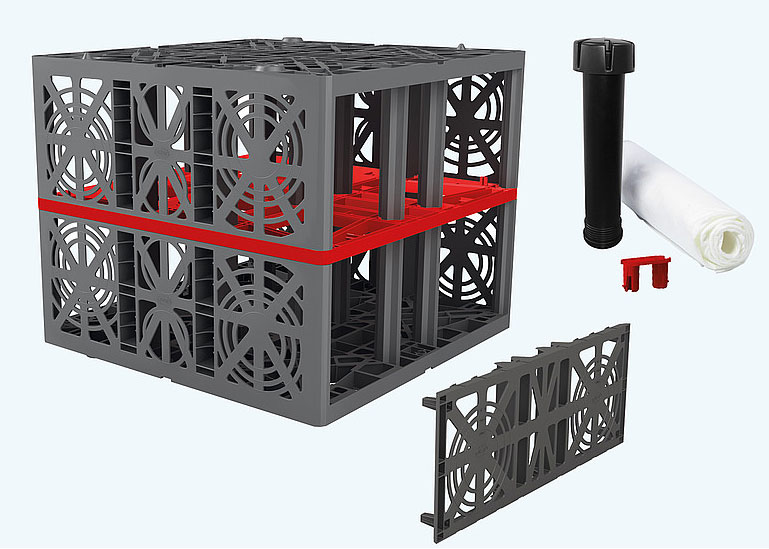

Lieferumfang

• 2 EcoBloc Inspect 420
• 4 Endplatten
• Verbindungselemente
• Entlüftungsabschluss DN 110
• Graf-Tex Geotextil

Hinweise zum Einbau

Eine genaue Bemessung nach ATV-Regelwerk ist erforderlich. Halten Sie mindestens 1 m Abstand zum Grundwasser ein; der Abstand zu Gebäuden sollte das 1,5-Fache der Grubentiefe betragen. Die zulässige Einbautiefe hängt von der Verkehrslast und vom Boden (Reibungswinkel) ab. Maßgeblich ist die Einbauanleitung des Herstellers.

Die Lieferung erfolgt unabgeladen (Deutschland, nur Festland).
