Graf Abwasser-Sammelgrube Herkules 4.800 l begehbar DIBt

Graf Abwasser-Sammelgrube Herkules 4.800 l begehbar mit DIBt-Zulassung

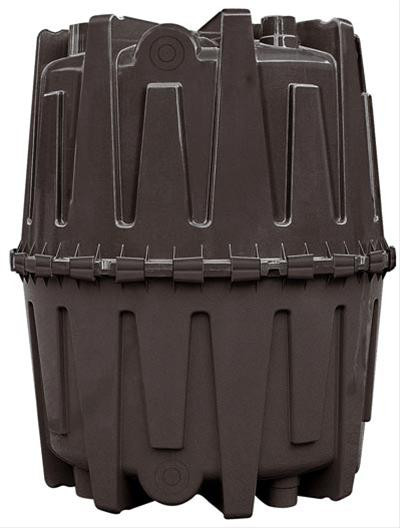

Das Paket Herkules von Graf verbindet drei Sammelgruben mit je 1.600 l zu einem Gesamtvolumen von 4.800 l. Es sammelt Abwasser zum Beispiel in Kleingärten und ist vom DIBt unter Z-40.24-217 bauartzugelassen. Nach einer Reinigung lässt sich die Anlage laut Hersteller auch zum Sammeln von Regenwasser nutzen.

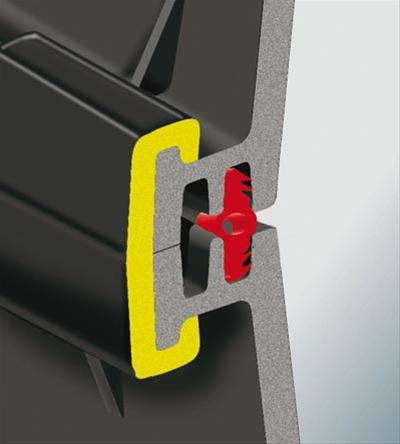

Jeder Tank besteht aus zwei Halbschalen mit je ca. 30 kg, die ohne Schrauben mit Schnellverbindern und einer Profildichtung verbunden werden. Die Tanks sind vorgebohrt, ein Bohrer ist nicht nötig, und das Erweiterungsset zum Verbinden liegt bei. Alle Teile passen durch eine 80 cm breite Normtür.

Ihre Vorteile im Überblick

• Bauartzulassung DIBt Z-40.24-217
• Einbau im Grundwasser bis Behälteroberkante mit Auftriebssicherung möglich
• Vorgebohrt, Erweiterungsset im Lieferumfang
• Montage ohne Schrauben mit Schnellverbindern
• Transport und Einbau von Hand möglich
• Laut Hersteller 10 Jahre Garantie

Technische Daten

Lieferumfang

• 3 Sammelgruben Herkules je 1.600 l, vorgebohrt
• Erweiterungsset

Hinweise zum Einbau

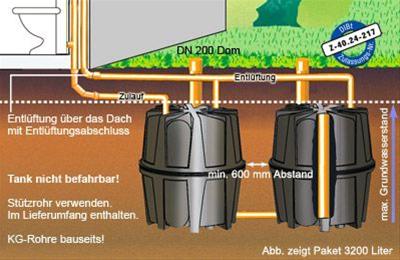

Die Grube darf nur im nicht befahrenen Grünbereich eingebaut werden, mit mindestens 2,6 m Abstand zu befahrenen Flächen. Im Grundwasser ist ein Einbau bis zur Behälteroberkante nur mit einem ausreichend stabilen, fachgerecht verankerten Geogitter oberhalb des Behälters als Auftriebssicherung zulässig. Die erforderliche Erdüberdeckung richtet sich nach der Eintauchtiefe, bei voller Eintauchtiefe von 1.600 mm sind es mindestens 900 mm (höchstens 1.000 mm). Bei bindigem Boden (z. B. Lehm) oder wenn der zulässige Grundwasserstand überschritten werden kann, ist zusätzlich eine Drainageleitung erforderlich. Maßgeblich ist die Einbauanleitung des Herstellers. Welche Anforderungen vor Ort gelten, klären Sie bitte vorab mit der zuständigen Behörde.

Die Lieferung erfolgt unabgeladen (Deutschland, nur Festland).
