Graf Drosselablaufschacht LKW-befahrbar für Retentionszisternen

639,00 € *
Nettopreis: 536,97 €

inkl. MwSt., zzgl. 0 € Versand nach Deutschland.

Lieferzeit 10 Werktage

  • 417058
  • 4023122187509
  • EU weiter Versand
  • Schnelle & sichere Lösung
  • geschultes Servicepersonal
Haben Sie Fragen?
Geschäftszeiten Mo.-Fr. 9:00 - 17:00 Uhr
Graf Drosselablaufschacht LKW-befahrbar – gedrosselter Ablauf bei hohem Kanalniveau Der... mehr
Produktinformationen "Graf Drosselablaufschacht LKW-befahrbar für Retentionszisternen"

Graf Drosselablaufschacht LKW-befahrbar – gedrosselter Ablauf bei hohem Kanalniveau

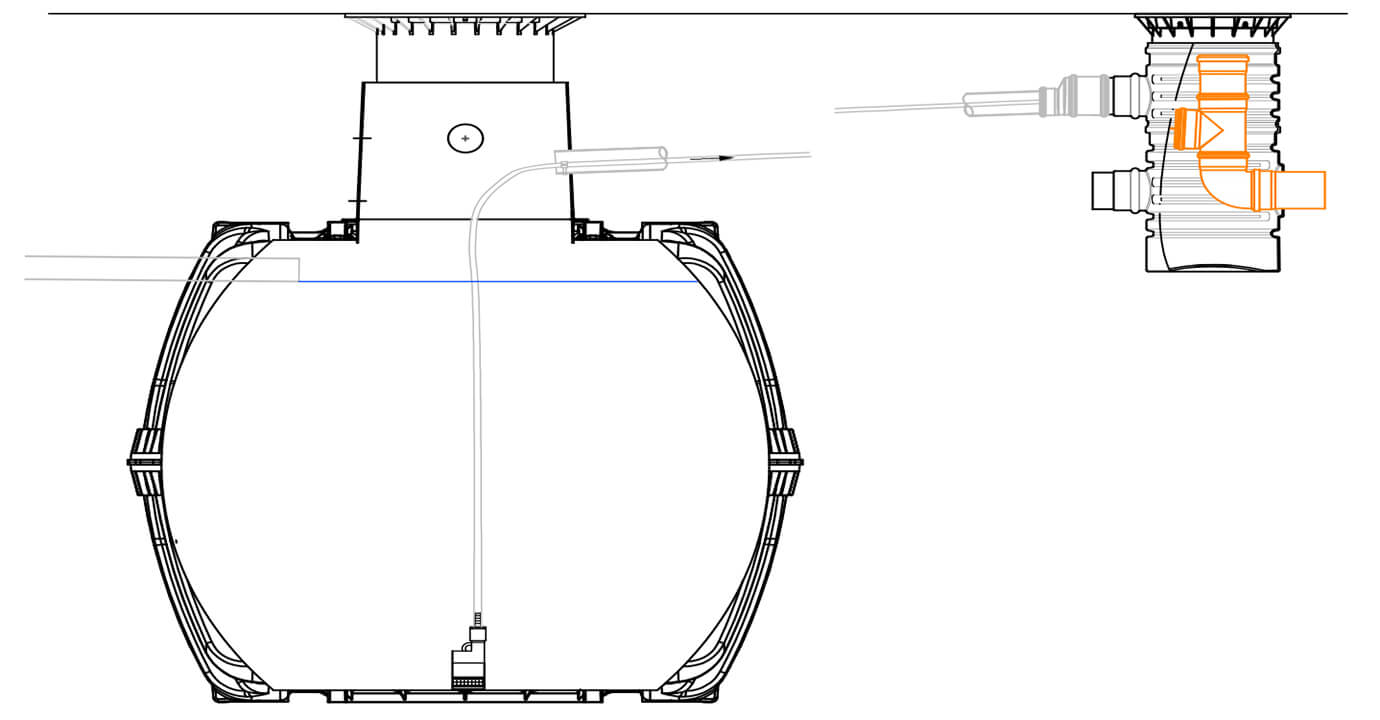

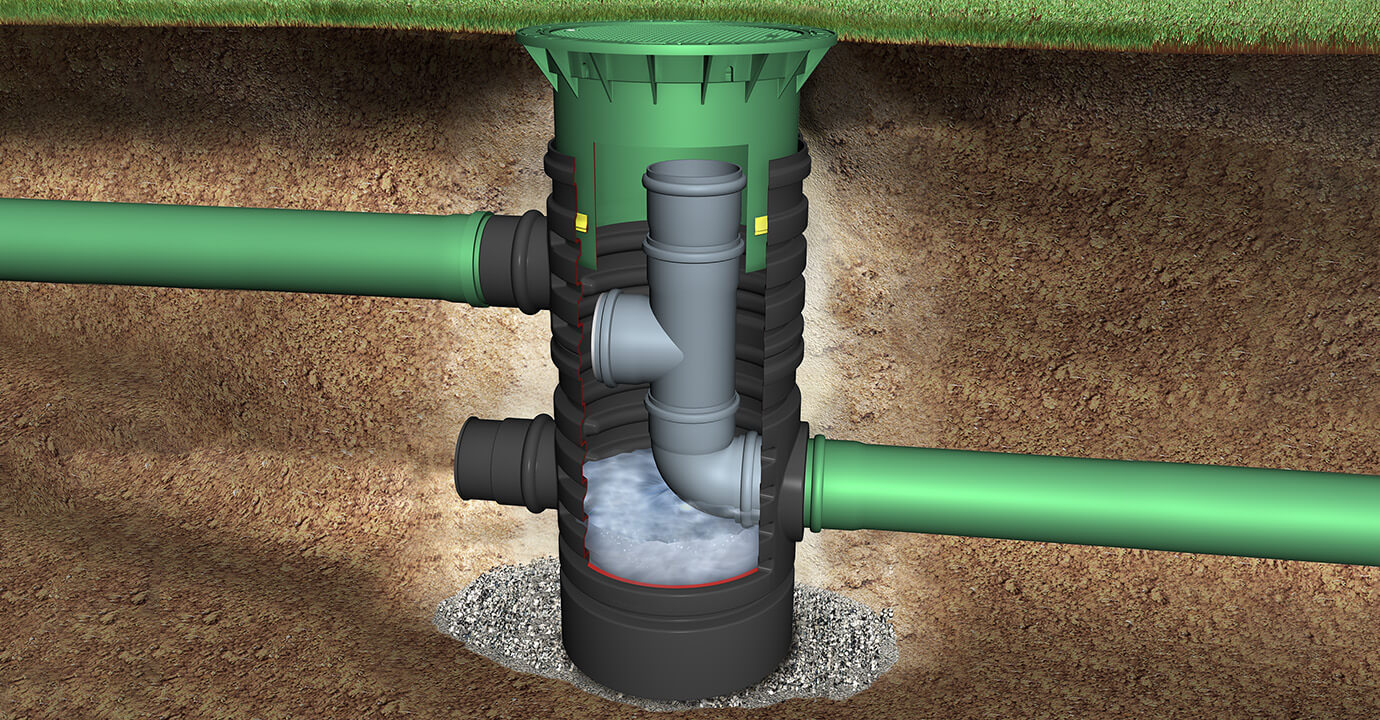

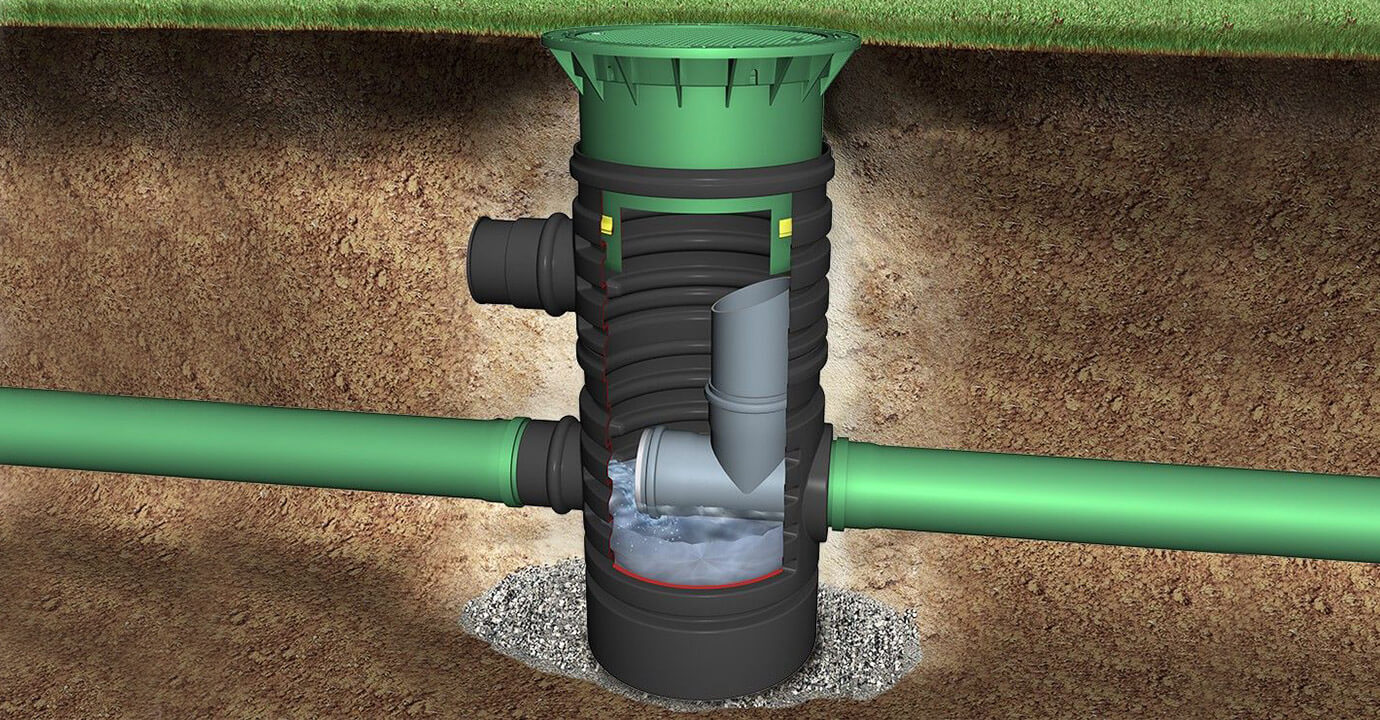

Der Drosselablaufschacht von Graf ist ideal, wenn der Retentionsablauf hoch liegt, etwa bei hohem Kanalniveau oder wenn Tank bzw. Gebäude unterhalb der Rückstauebene oder des Straßenniveaus liegen. Die Drossel sitzt in einem extern zugänglichen Schacht neben dem Tank.

Der Volumenstrom ist im Bereich von 0,25 bis 1,5 l/s frei wählbar und wird voreingestellt. Der Schacht passt zu den Graf Tanks Platin und Carat; der Einsatz mit anderen Behältern ist ebenfalls möglich.

Den Ablaufwert stimmen wir nach Ihrer Bestellung mit Ihnen ab; vor Produktionsbeginn bestätigen Sie ihn mit Ihrer Unterschrift.

Ihre Vorteile im Überblick

  • Ideal bei hohem Kanalniveau
  • Einsetzbar bei Tanks/Gebäuden unterhalb der Rückstauebene
  • Drosselschacht von außen zugänglich
  • Volumenstrom 0,25–1,5 l/s frei wählbar und voreingestellt
  • Kompatibel mit Graf Platin, Platin XL/XXL, Carat und Carat XL/XXL
  • Retentionsaufbau vor Ort oder werksseitig

Technische Daten

Produktdaten
Hersteller Graf
Hersteller-Art.-Nr. 340019
EAN 4023122187509
Ausführung LKW-befahrbar
Volumenstrom 0,25–1,5 l/s (frei wählbar, voreingestellt)
BelastbarkeitLKW-befahrbar mit Abdeckung Klasse D nach DIN EN 124 und bauseitigem Gussrahmen bzw. Betonringen zur Lastverteilung (Auflagefläche ca. 1 m²)
Erdüberdeckung über Zulaufrohrmind. 320 mm
Max. Einbautiefe5.230 mm bis Schachtsohle
Maße und Gewicht

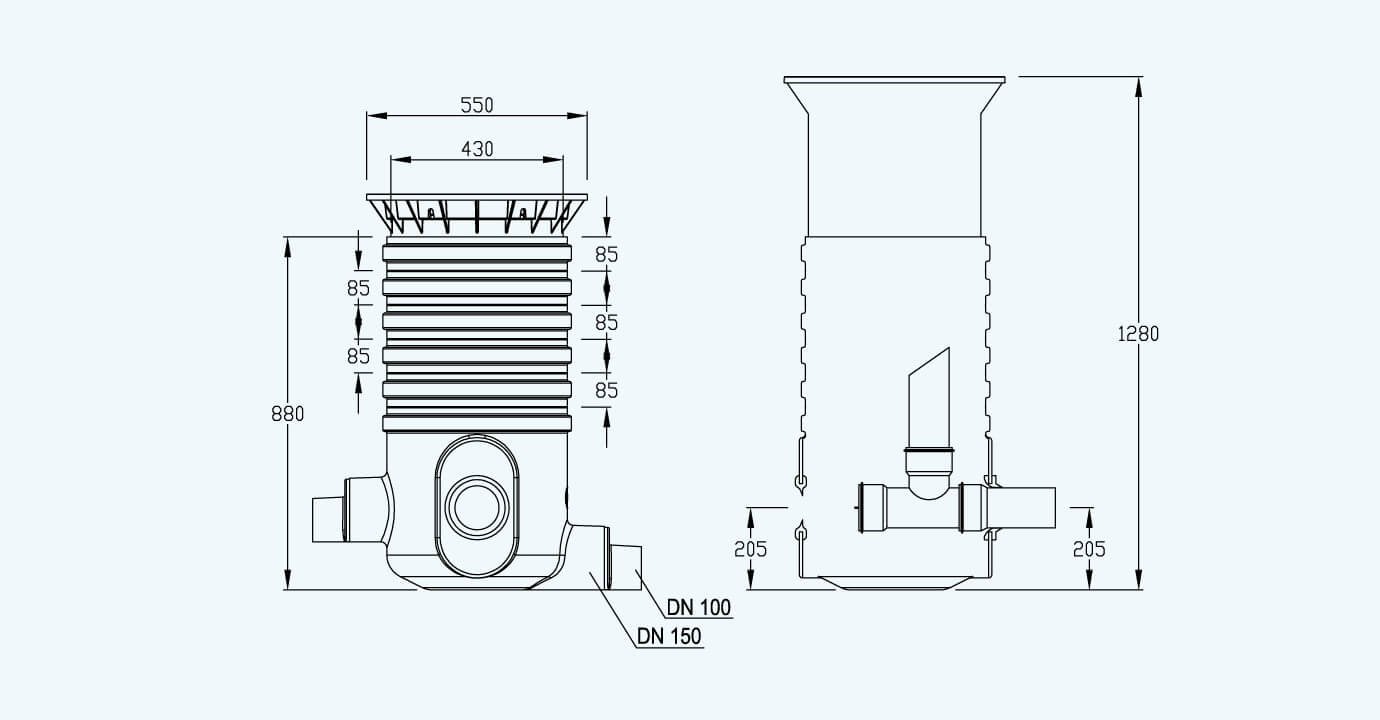

Maße L × B × H 550 × 820 × 1020 mm
Gewicht 75 kg
Kompatibilität
Platin Tank 1.500 bis 7.500 l
Platin XL/XXL 10.000 bis 65.000 l
Carat Tank 2.700 bis 6.500 l
Carat XL/XXL 8.500 bis 122.000 l
Sonstige Behälter möglich

Hinweise

Der Retentionsaufbau kann vor Ort oder werksseitig erfolgen. Planung und Einbau richten sich nach der Einbauanleitung Drosselablaufschacht/Hebedrosselschacht des Herstellers sowie den Vorgaben Ihrer Gemeinde zum zulässigen Ablauf. Die Belastbarkeit ergibt sich aus dem vollständigen Einbau mit passender Abdeckung und Lastübertragung; maßgeblich ist die Einbauanleitung des Herstellers.

GPSR Informationen:

Otto Graf GmbH
Carl-Zeiss-Str. 2-6, 79331 Teningen, DE
TelNr: +49 7641 5890
Email: info@garantia.com
