Graf Drosselablaufschacht begehbar für Retentionszisternen

Graf Drosselablaufschacht begehbar – gedrosselter Ablauf bei hohem Kanalniveau

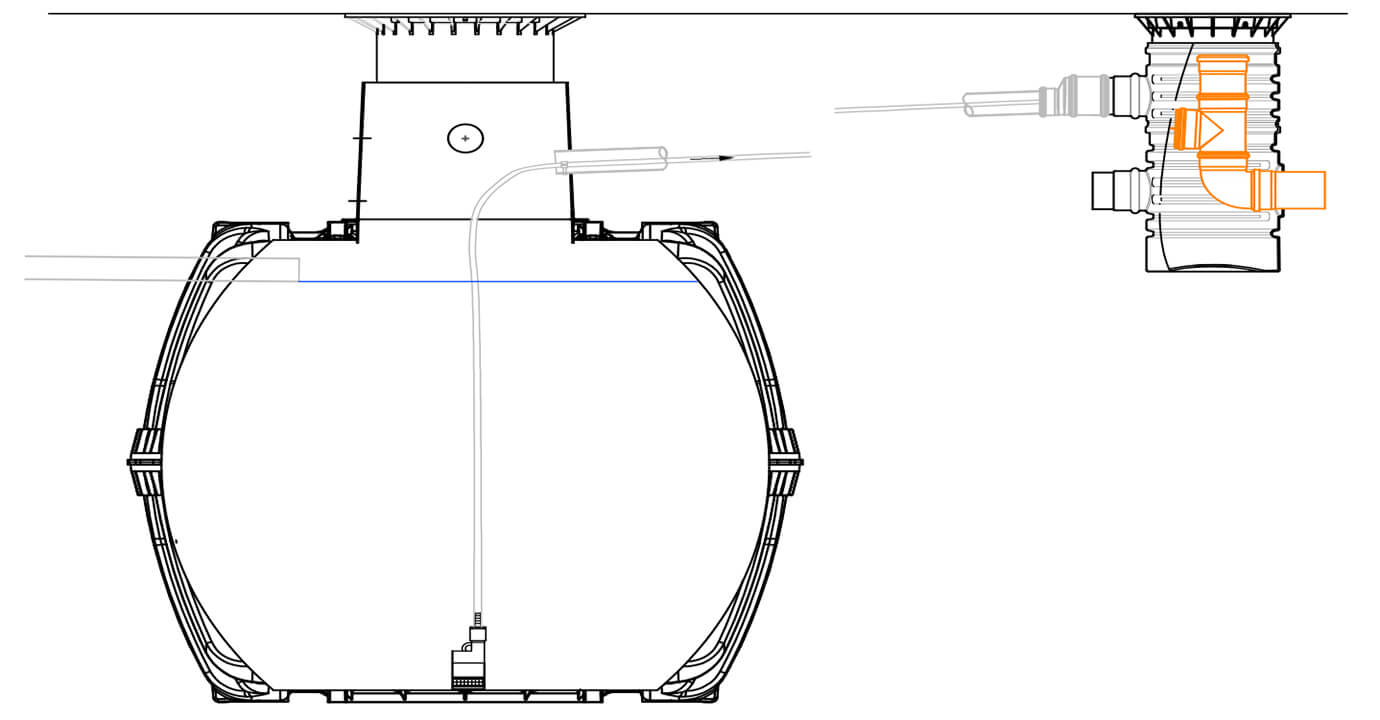

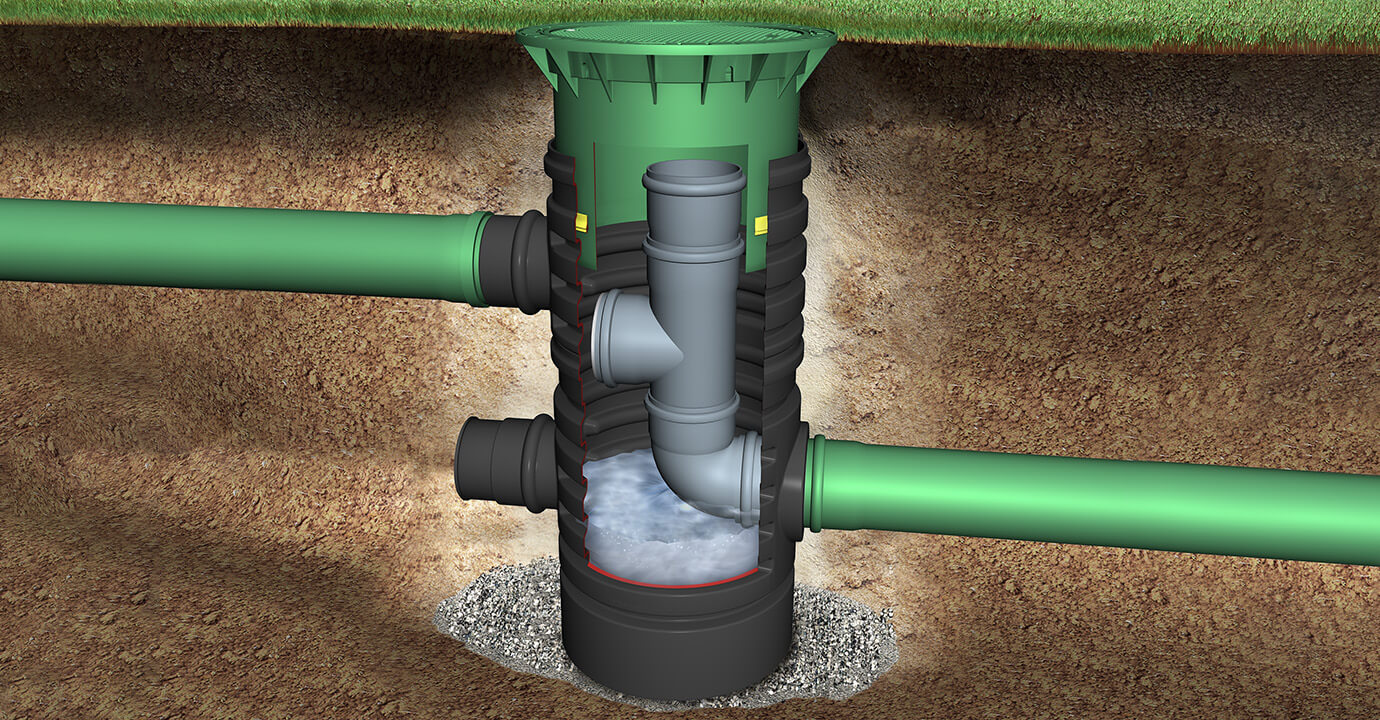

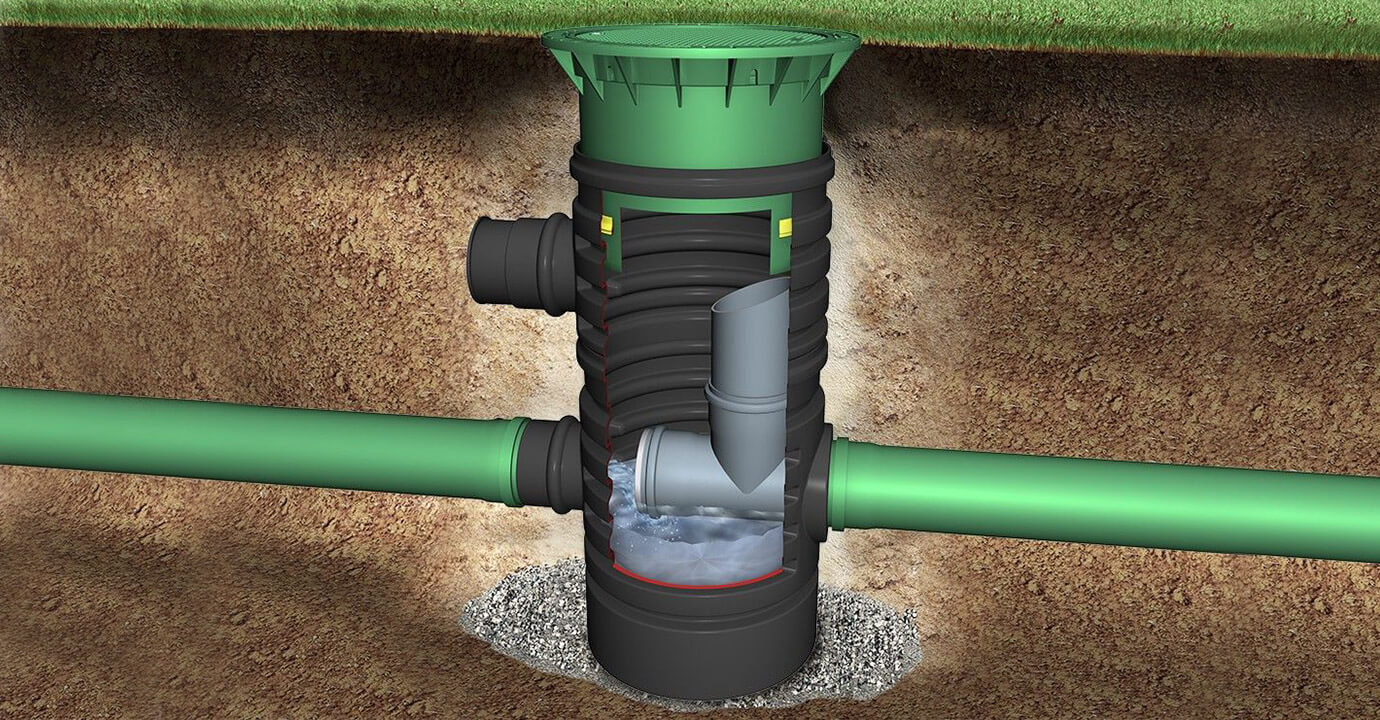

Der Drosselablaufschacht von Graf ist ideal, wenn der Retentionsablauf hoch liegt, etwa bei hohem Kanalniveau oder wenn Tank bzw. Gebäude unterhalb der Rückstauebene oder des Straßenniveaus liegen. Die Drossel sitzt in einem extern zugänglichen Schacht neben dem Tank.

Der Volumenstrom ist im Bereich von 0,25 bis 1,5 l/s frei wählbar und wird voreingestellt. Der Schacht passt zu den Graf Tanks Platin und Carat; der Einsatz mit anderen Behältern ist ebenfalls möglich.

Den Ablaufwert stimmen wir nach Ihrer Bestellung mit Ihnen ab; vor Produktionsbeginn bestätigen Sie ihn mit Ihrer Unterschrift.

Ihre Vorteile im Überblick

• Ideal bei hohem Kanalniveau
• Einsetzbar bei Tanks/Gebäuden unterhalb der Rückstauebene
• Drosselschacht von außen zugänglich
• Volumenstrom 0,25–1,5 l/s frei wählbar und voreingestellt
• Kompatibel mit Graf Platin, Platin XL/XXL, Carat und Carat XL/XXL
• Retentionsaufbau vor Ort oder werksseitig

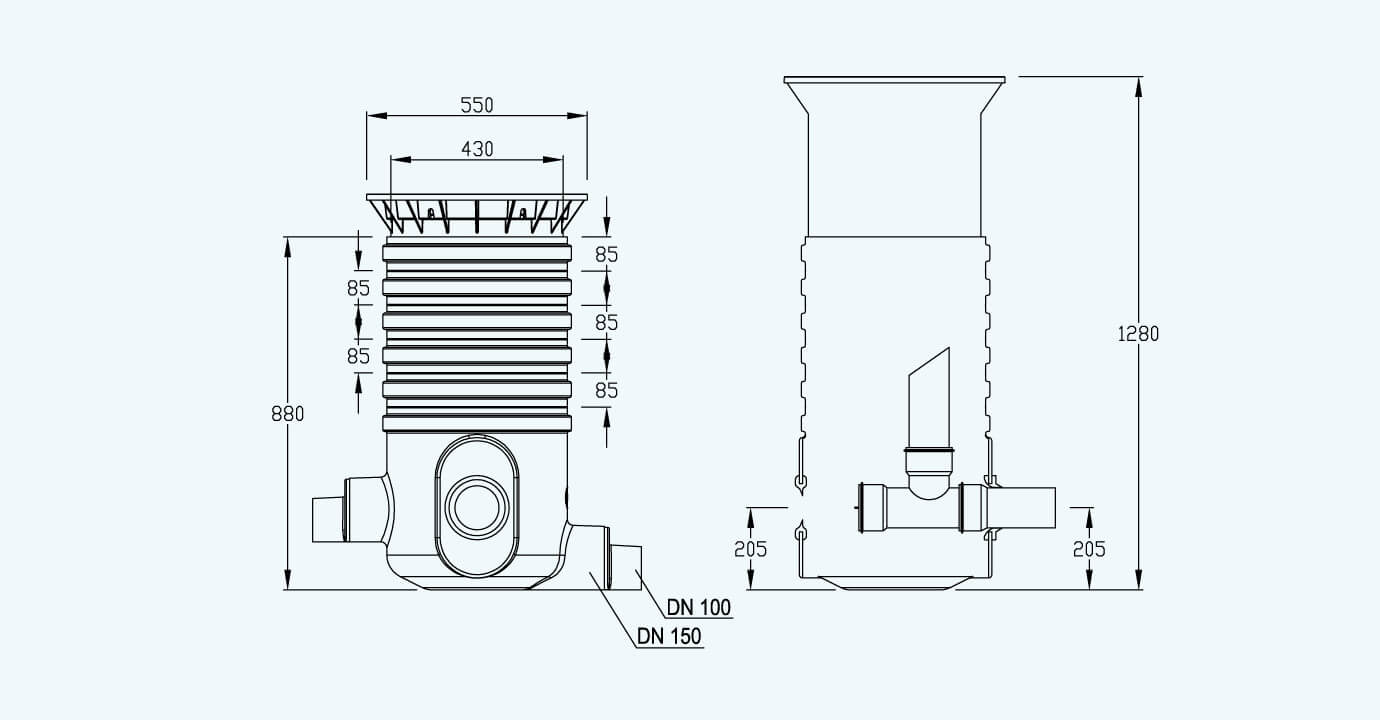

Technische Daten

Hinweise

Der Retentionsaufbau kann vor Ort oder werksseitig erfolgen. Planung und Einbau richten sich nach der Einbauanleitung Drosselablaufschacht/Hebedrosselschacht des Herstellers sowie den Vorgaben Ihrer Gemeinde zum zulässigen Ablauf.
