Graf Sicker-Tunnel Versickerungsset 1.800 l LKW-befahrbar, 6 Module

Der GRAF und GARANTIA Sicker-Tunnel ist vor allem für die Anwendung im privaten und ländlichen Bereich konzipiert.

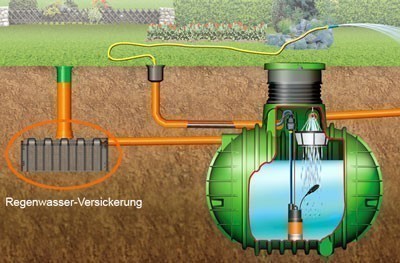

• Speziell für die Rückhaltung oder Versickerung von Regenwasser entwickelter Sickerschacht zur kontrollierten Ableitung des Regenwassers in das Grundwasser.

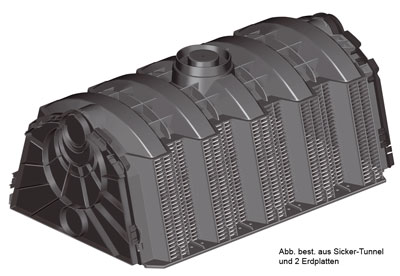

• Das System, bestehend aus einem oder mehreren Tunnel-Modulen und zwei Endplatten.
• Es lässt sich beliebig dimensionieren.
• Die Verlegung erfolgt in einer Ebene.
• Die Montage der Module ist einfach, schnell und variabel.
• Der Einbau ist ohne schweres Gerät möglich - ein Sicker-Tunnel wiegt nur ca.11 kg.
• Um eine freie Gestaltung darüber liegender Flächen zu ermöglichen ist das System mit ca. 3,5t pro m² dauerhaft belastbar und damit LKW-befahrbar.
• Material: 100 % Polypropylen (PP), Recyclingmaterial

Technische Daten:

• Nennvolumen: 1800 Liter
• Nettovolumen: 100 %
• Maße:
  • Länge: 702 cm
  • Breite: 80 cm
  • Höhe: 51 cm
• Gewicht je Modul: ca. 11 kg
• flexible Anschlussmöglichkeiten:
  • oben: DN 100/200
  • Stirnseite: DN 100/150/200 und 300
• Genaue Dimensionierung nach ATV erforderlich
• Abstand bei nicht abgedichteter Hauswand mindestens 6 m
• Abstand Grundwasser mindestens 1 m
• Erdüberdeckung min. ohne Verkehrsbelastung: 25 cm
• Erdüberdeckung min.bei PKW-Belasstung: 50 cm
• max. Einbautiefe (Unterkante Sicker-Tunnel): 250 cm

Lieferumfang:

• 6 Tunnel mit je 300 Liter
• 2 Endplatten
• Entlüftungsabschluss DN 100
• Geotextil

Die Flutkatastrophen verdeutlichen:

Die dezentrale Versickerung von Regenwasser wird immer wichtiger. Städte und Gemeinden erhöhen die Niederschlagsgebühren und fordern bei Neubauten die dezentrale Versickerung vor Ort. Graf und Garantia Sicker-Tunnel sind die ideale Lösung für den Selbsteinbau, da sie ohne schweres Gerät installiert werden können und jeder Tunnel gegenüber der herkömmlichen Kiesrigole ca. 800 kg Kies und 37 m Drainagerohr ersetzt. Das System, bestehend aus einem oder mehreren Tunnel-Modulen und zwei Endplatten, lässt sich beliebig dimensionieren. Die Verlegung erfolgt in einer Ebene.

Vorteile der Graf und Garantia Sickertunneln und Sickerblöcken:

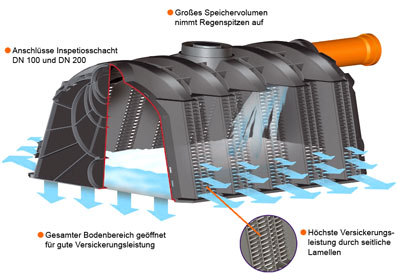

• hohe Versickerungsleistung durch 3-dimensionale Durchströmbarkeit
• beliebig erweiterbar
• für Einfamilien-, Mehrfamilienhäuser oder Gewerbe
• ideal für die Selbstmontage durch geringes Gewicht
• 100% Speichervolumen gegenüber 30% bei herkömmlicher Drainage mit Kies
• PKW-befahrbar bei Erdüberdeckung von 25 bzw. 50 cm (Einbauanleitung beachten)

Tipp:

In Regionen mit häufigen Starkniederschlägen bzw. bei Objekten mit hohen Durchflussraten empfiehlt sich die Verlegung des Systems in einer Kiesbettung bis Oberkante Schlitze.

Zur kostenfreie Berechnung, der für Sie erforderlichen Anzahl an Sicker-Tunnel bzw. Sickerblöcke, steht ihnen der Link von Graf zur Verfügung.

Versiegelungssteuer:

Eventuell können Sie auch die Versigelungssteuer sparen das können Sie bei Ihrer Gemeinde erfragen.

Fördermittel:

Eine kostenlose Fördermitteldatenbank finden Sie hier

Die Lieferung erfolgt unabgeladen (Deutschland, nur Festland).
