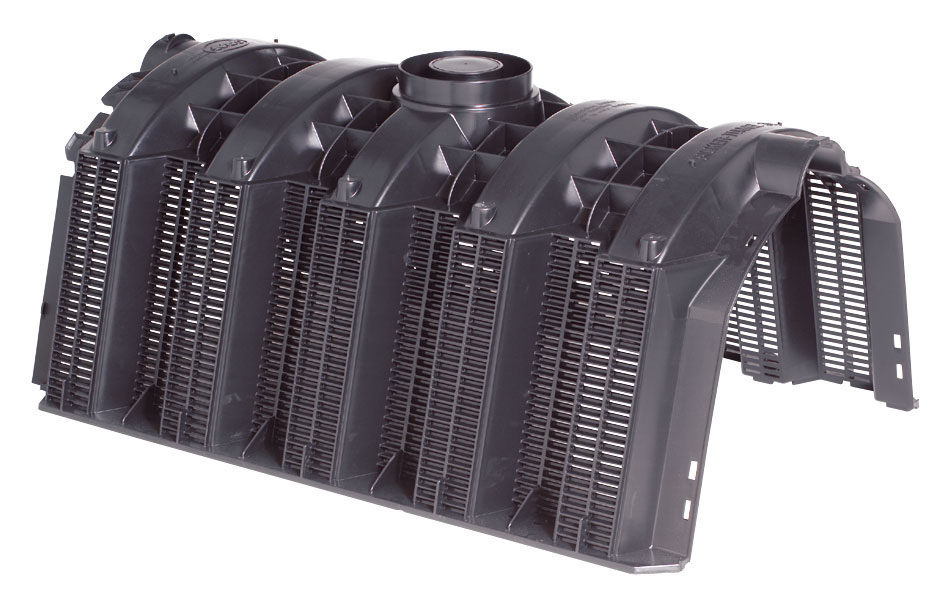

Sicker-Tunnel ohne Endplatten PKW LKW 300L GRAF 410097 GARANTIA 230010

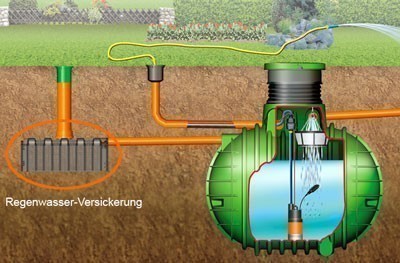

Der GRAF und Garantia Sicker-Tunnel ist vor allem für die Anwendung im privaten und ländlichen Bereich konzipiert. Das System, bestehend aus einem oder mehreren Tunnel-Modulen und zwei Endplatten, lässt sich beliebig dimensionieren.

Leichter Einbau
Der Sicker-Tunnel wird in einer Reihe verlegt und kann den Gegebenheiten und der gewünschten Speicherkapazität flexibel angepasst werden. Die Montage der Module ist einfach, schnell und variabel. Der Einbau ist ohne schweres Gerät möglich – ein Sicker-Tunnel wiegt nur 11 kg. Die einzelnen Tunnel-Module werden einfach in Reihe zusammengesteckt und pro Reihe mit zwei Endplatten (nicht im Lieferumfang enthalten) versehen.

Technische Daten:

• Belastbarkeit:
  • PKW-befahrbar (max. 3,5 t/m²) bei 50 cm Erdüberdeckung max. Erdüberdeckung 2 m
• Material: Recycling-PP, grundwasserneutral
• Nennvolumen: 300 l
• Nettovolumen: 100 %
• Maße
  • Länge: 116 cm
  • Breite: 80 cm
  • Höhe: 51 cm
• Gewicht: ca. 11 kg

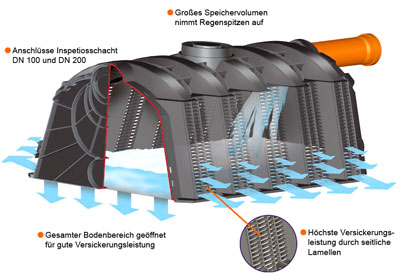

• Anschlüsse:
  • seitlich oben: DN 100, 150, 200 und 300
  • seitlich unten: DN 100
• Genaue Dimensionierung nach ATV erforderlich
• Abstand bei nicht abgedichteter Hauswand mindestens 6 m
• Abstand Grundwasser mindestens 1 m
• Erdabdeckung min. 50 cm
• Einbautiefe max. 250 cm (Unterkante Sicker-Tunnel)

Bitte die Einbauanleitung beachten! Je nach Einbautiefe auch für LKW belastbar.
