Sicker-Block Set EcoBloc A LKW befahrbar 1.680 Liter GRAF 402102

EcoBloc - Komplett-Set zur Versickerung und Rückhaltung von Niederschlägen - mit extra hohem Speichervolumen

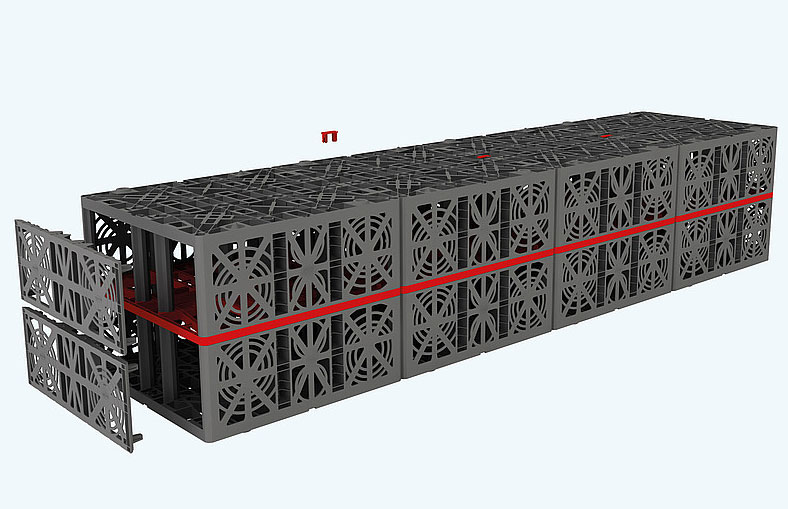

Bei der Verlegevariante A werden die Eco Block Sickerblöcke in Reihe verlegt.

Lieferumfang:

• 4 Module Eco Bloc 420
• L 320 x B 80 x H 66 cm
• 1680 Liter
• 4 Endplatten
• Verbindungselemente
• Entlüftungsanschluss DN 100
• GRAF Geotextil

Das GRAF Versickerungsmodul EcoBloc 420L verfügt über ein drei Mal höheres Speichervolumen als eine herkömmliche Kiesrigole. Durch die Einsparung an Erdaushub und das gute Preis-Leistungs-Verhältnis gegenüber einer herkömmlichen Kiesrigole sparen Sie mit den GRAF Modulen bares Geld!

Vorteile:

• max. 5 m Einbautiefe (bitte EBA berücksichtigen)
• LKW befahrbar bis 60 t

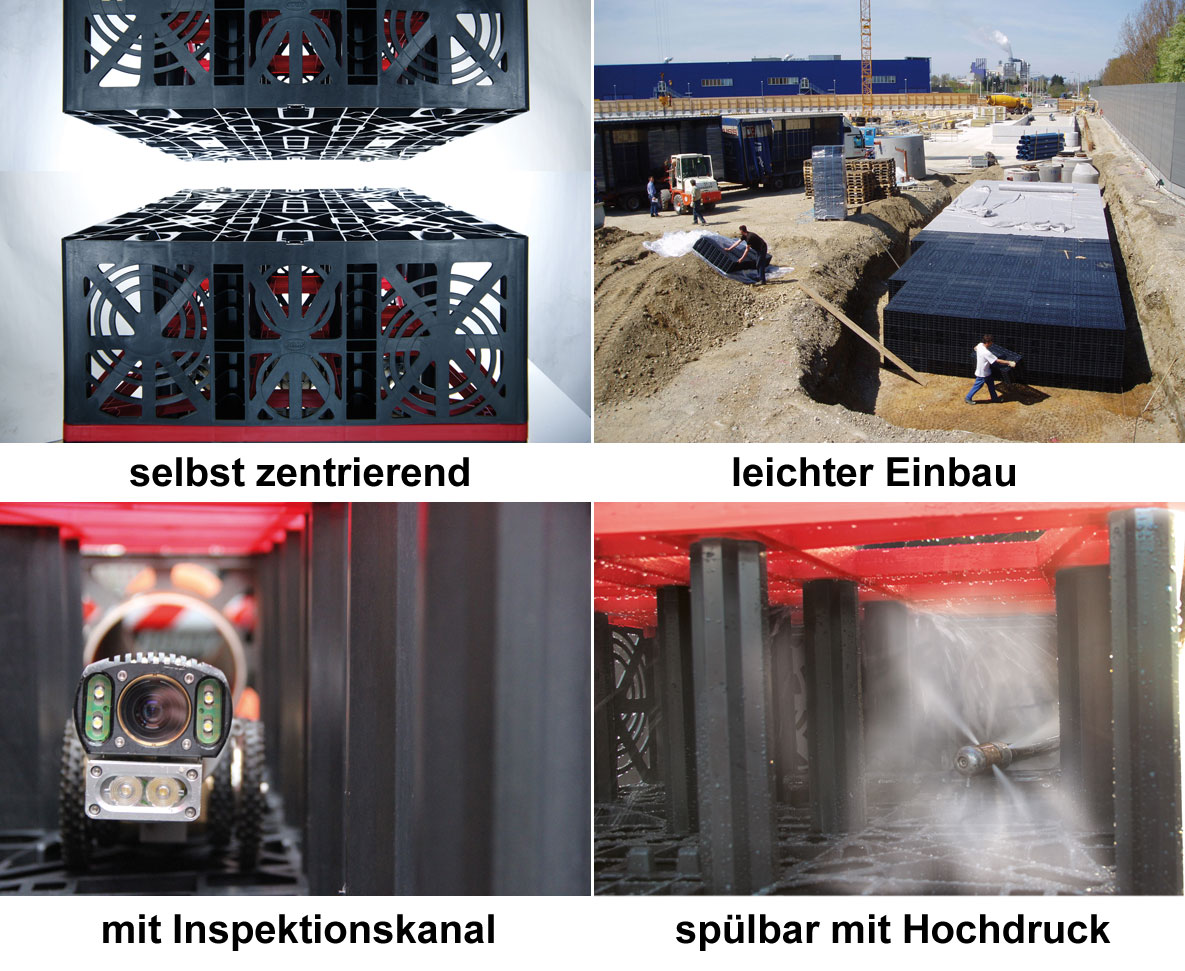

• leichter Einbau durch selbstzentrierende Verlegung
• Kamera-inspizierbar
• Hochdruck-spülbar
• nutzbar im gewerblichen Bereich

Technische Daten eines EcoBloc 420:

• Belastbarkeit:
• kurzfristig max. 10 t / m²
• langfristig max. 5 t / m²
• Material: Recycling-PP
• Volumen brutto: 420 L
• Volumen netto: 405 L
• Maße
• Länge: 80 cm
• Breite: 80 cm
• Höhe: 66cm
• Gewicht: ca. 17 kg
• Anschlüsse:
• stirnseitig: DN 100, 150 und 200
• seitlich : DN 100, 150 und 200
• genaue Dimensionierung nach ATV erforderlich
• Abstand zu Gebäuden = Grubentiefe x 1,5 m
• Abstand Grundwasser mindestens 1 m
• Erdabdeckung min. 25 cm
• Einbautiefe max. 500 cm

Die Flutkatastrophen verdeutlichen:

Die dezentrale Versickerung von Regenwasser wird immer wichtiger. Städte und Gemeinden erhöhen die Niederschlagsgebühren und fordern bei Neubauten die dezentrale Versickerung vor Ort. Graf und Garantia Sicker-Tunnel sind die ideale Lösung für den Selbsteinbau, da sie ohne schweres Gerät installiert werden können und jeder Tunnel gegenüber der herkömmlichen Kiesrigole ca. 800 kg Kies und 37 m Drainagerohr ersetzt. Das System, bestehend aus einem oder mehreren Tunnel-Modulen und zwei Endplatten, lässt sich beliebig dimensionieren. Die Verlegung erfolgt in einer Ebene.

Vorteile der Graf und Garantia Sickertunneln und Sickerblöcken:

• hohe Versickerungsleistung durch 3-dimensionale Durchströmbarkeit
• beliebig erweiterbar
• für Einfamilien-, Mehrfamilienhäuser oder Gewerbe
• ideal für die Selbstmontage durch geringes Gewicht
• 100% Speichervolumen gegenüber 30% bei herkömmlicher Drainage mit Kies
• PKW-befahrbar bei Erdüberdeckung von 25 bzw. 50 cm (Einbauanleitung beachten)

Tipp:

In Regionen mit häufigen Starkniederschlägen bzw. bei Objekten mit hohen Durchflussraten empfiehlt sich die Verlegung des Systems in einer Kiesbettung bis Oberkante Schlitze.

Zur kostenfreie Berechnung, der für Sie erforderlichen Anzahl an Sicker-Tunnel bzw. Sickerblöcke, steht ihnen der Link von Graf zur Verfügung.

Versiegelungssteuer:

Eventuell können Sie auch die Versigelungssteuer sparen das können Sie bei Ihrer Gemeinde erfragen.

Fördermittel:

Eine kostenlose Fördermitteldatenbank finden Sie hier

Die Lieferung erfolgt unabgeladen (Deutschland, nur Festland).
