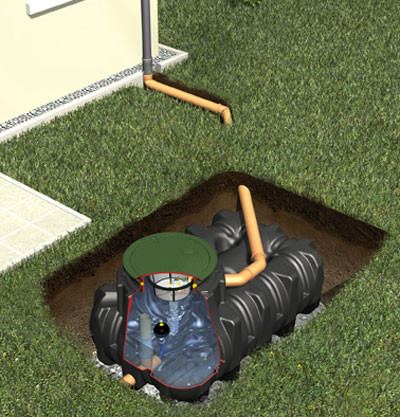

Graf Retentionszisterne Flachtank Platin 5000 Liter – Regenwasserrückhaltung 390302
Eine Retentionszisterne – umgangssprachlich auch Rückhaltezisterne oder Regenwasser-Rückhaltetank genannt – speichert Regenwasser nicht dauerhaft zur Nutzung, sondern hält es bei starkem Regen kurzzeitig zurück und gibt es kontrolliert und verzögert an den Kanal ab. Die Graf Retentionszisterne Flachtank Platin mit 5.000 Litern Rückhaltevolumen deckt damit größere versiegelte Flächen ab als die kleineren Modelle der Baureihe.
Bei Starkregen steigt der Wasserstand in der Zisterne an. Über eine schwimmende Abflussdrossel läuft das Wasser dann mit 0,05 bis 2,0 Litern pro Sekunde gedrosselt ab – so schnell, wie es die Kanalisation ohne Überlastung verkraften kann. Nach dem Regen leert sich die Zisterne langsam wieder und steht für das nächste Regenereignis erneut bereit.
Für wen ist die Retentionszisterne die richtige Wahl?
Interessant ist diese Zisterne, wenn Ihre Baubehörde bei größerer Flächenversiegelung eine Rückhaltung des Regenwassers verlangt, oder wenn Sie über die gesplittete Abwassergebühr Ihre Kosten für versiegelte Flächen senken möchten. Mit 5.000 Litern Rückhaltevolumen eignet sich diese Größe für Grundstücke mit größerer versiegelter Fläche, etwa größere Ein- oder Mehrfamilienhäuser mit Zufahrten und Nebenflächen.
Möchten Sie das gesammelte Regenwasser dagegen für Garten oder Haus nutzen und per Pumpe entnehmen, ist ein regulärer Flachtank Platin oder ein 4Rain-Flachtank das passendere Produkt – die Retentionszisterne ist nicht für die dauerhafte Wasserentnahme ausgelegt.
Die wichtigsten Merkmale auf einen Blick
- Unterirdische Regenwasser-Rückhaltezisterne auf Basis des Flachtanks Platin
- 5.000 Liter Rückhaltevolumen
- Schwimmende Abflussdrossel, individuell einstellbar auf 0,05 bis 2,0 L/s
- Ablaufgarnitur mit Notüberlauf, Anschluss DN 100
- In Verbindung mit passender Abdeckung PKW-befahrbar
- Flache Bauweise für geringen Erdaushub
- Farbe: schwarz
- Hersteller-Bestellnummer: 390302
Warum "leer" hier gewollt ist
Bei einem klassischen Regenwassertank ist ein hoher Füllstand erwünscht, damit genug Wasser zur Entnahme bereitsteht. Bei einer Retentionszisterne ist es umgekehrt: Sie soll sich nach jedem Regen über die Abflussdrossel wieder möglichst leeren, damit beim nächsten Starkregen erneut das volle Rückhaltevolumen von 5.000 Litern zur Verfügung steht. Deshalb ist dieses Produkt bewusst nicht auf dauerhafte Speicherung ausgelegt.
Ablaufwert vor der Bestellung bei der Baubehörde erfragen
Jede Retentionszisterne benötigt einen individuell festgelegten Ablaufwert in Litern pro Sekunde, der über die Abflussdrossel werkseitig eingestellt wird. Diesen Wert legt Ihre zuständige Baubehörde beziehungsweise Ihr Bauamt fest. Bitte erfragen Sie ihn vor der Bestellung und geben Sie ihn bei der Bestellung an, damit die Drossel passend eingestellt werden kann.
5.000 Liter Rückhaltevolumen – wofür reicht das?
Wie viel Rückhaltevolumen tatsächlich benötigt wird, hängt nicht von der Grundstücksgröße allein ab, sondern von der Größe der versiegelten (an das Kanalnetz angeschlossenen) Fläche, der örtlichen Regenintensität und dem von der Behörde vorgegebenen Ablaufwert. Mit 5.000 Litern lassen sich in der Regel deutlich größere versiegelte Flächen abdecken als mit den 1.500- oder 3.000-Liter-Modellen. Die konkrete Bemessung übernimmt in der Regel ein Planer oder die Bauverwaltung.
Für welche Situationen eignet sich diese Retentionszisterne?
| Geplanter Einsatz | Einordnung |
|---|---|
| Behördlich geforderte Rückhaltung bei größerer Bebauung | Sehr gut geeignet |
| Reduzierung der gesplitteten Abwassergebühr | Mögliche Option, Details mit der Kommune klären |
| Regenwassernutzung im Garten (Bewässerung, Entnahme) | Nicht der Zweck dieses Produkts – regulärer Flachtank geeigneter |
| Einbau unter PKW-befahrener Fläche | Mit passender Tankabdeckung geeignet |
| Kleinere Grundstücke mit geringem Rückhaltebedarf | 1.500- oder 3.000-Liter-Variante prüfen |
| Sehr große versiegelte Flächen | 7.500-Liter-Variante prüfen |
PKW-Befahrbarkeit als Zubehörlösung
Wie beim regulären Flachtank Platin ist auch bei dieser Retentionszisterne die Befahrbarkeit keine feste Grundausstattung des Basistanks. Sie wird erst durch die Kombination mit dem passenden Teleskop-Domschacht mit PKW-Abdeckung erreicht, die als separates Zubehör erhältlich ist.
Lieferumfang
- Flachtank Platin als Retentionszisterne, 5.000 Liter Rückhaltevolumen
- Retentions-Set mit schwimmender Abflussdrossel
- Ablaufgarnitur mit Notüberlauf, Anschluss DN 100
Tankabdeckung und Filterkorb gehören nicht zum Lieferumfang und sind bei Bedarf als Zubehör erhältlich. Der Ablaufwert der Abflussdrossel wird werkseitig entsprechend Ihrer Angabe eingestellt und ist daher bei der Bestellung mitzuteilen.
Technische Daten
| Allgemeine Produktdaten | Wert |
|---|---|
| Marke | Graf |
| Hersteller | Otto Graf GmbH |
| Produktserie | Flachtank Platin – Retentionszisterne |
| Hersteller-Bestellnummer | 390302 |
| Rückhaltevolumen | 5.000 Liter |
| Einbauart | Unterirdisch |
| Ablaufdrossel | 0,05–2,0 L/s, individuell einstellbar |
| Anschluss | DN 100 |
| Befahrbarkeit | PKW-befahrbar mit passender Tankabdeckung |
| Farbe | Schwarz |
| Abmessungen und Gewicht | Wert |
|---|---|
| Länge | ca. 2.890 mm |
| Breite | ca. 2.300 mm |
| Höhe (Tankschulter) | ca. 950 mm |
| Höhe (Domkragen) | ca. 315 mm |
| Gewicht | ca. 240 kg |
Maß- und Gewichtsangaben sind Circa-Angaben. Maßgeblich sind die aktuelle Maßskizze und Planungsunterlage des Herstellers.
Hinweise zur Planung und zum Einbau
Der Einbau muss entsprechend der aktuellen Planungsunterlage des Herstellers erfolgen. Vor Bestellung und Einbau sollten der erforderliche Ablaufwert bei der Baubehörde erfragt, die Lage des Kanalanschlusses geklärt und das erforderliche Gefälle zwischen Zisterne und Kanal geprüft werden. Aufgrund des Gewichts von rund 240 kg empfiehlt sich für das Einsetzen in die Baugrube geeignetes Hebegerät.
- Erforderlichen Ablaufwert bei der zuständigen Baubehörde erfragen und bei der Bestellung angeben.
- Abmessungen und Ausführung der Baugrube gemäß Planungsunterlage festlegen.
- Tragfähige und ebene Bettung für den Tank herstellen.
- Gefälle zum Kanalanschluss und Lage des Notüberlaufs vorab planen.
- Bei geplanter Befahrbarkeit passende Tankabdeckung vorab mitbestellen.
- Seitliche Verfüllung entsprechend den Herstellervorgaben ausführen.
- Vorgeschriebene Abstände zu Gebäuden und Grundstücksgrenzen beachten.
Passendes Zubehör für die Retentionszisterne
- Teleskop-Domschacht Mini oder Maxi für Garten- oder Hausnutzung, begehbar
- Zwischenstück zur Verlängerung des Domschachts
- Filterkorb, falls zusätzlich eine Teilnutzung des Wassers gewünscht ist
Da die Retentionszisterne primär der Rückhaltung dient, ist zusätzliches Zubehör für Pumpentechnik oder Wasserentnahme in der Regel nicht vorgesehen. Für eine kombinierte Nutzung sprechen Sie uns bitte vorab an.
Häufig gestellte Fragen zur Graf Retentionszisterne 5000 Liter
Was ist eine Retentionszisterne genau?
Eine Retentionszisterne ist ein unterirdischer Behälter, der Regenwasser zeitweise zurückhält und über eine gedrosselte Abflussöffnung verzögert an den Kanal abgibt. Sie wird auch als Rückhaltezisterne oder Regenwasser-Rückhaltetank bezeichnet.
Welchen Ablaufwert muss ich angeben?
Den erforderlichen Ablaufwert in Litern pro Sekunde legt Ihre zuständige Baubehörde beziehungsweise Ihr Bauamt fest. Bitte erfragen Sie diesen Wert vor der Bestellung und teilen Sie ihn uns mit, damit die Abflussdrossel entsprechend eingestellt werden kann.
Kann der Tank ohne Hebetechnik eingebaut werden?
Mit rund 240 kg lässt sich der Behälter in der Regel nicht mehr allein von Hand tragen. Für das Einsetzen in die Baugrube empfiehlt sich geeignetes Hebegerät.
Kann ich das Wasser aus der Retentionszisterne auch nutzen?
Die Zisterne ist primär auf Rückhaltung und gedrosselten Ablauf ausgelegt, nicht auf dauerhafte Speicherung zur Entnahme. Für eine kombinierte Nutzung ist eine gesonderte Planung erforderlich.
Wie erfolgt die Anlieferung?
Die Lieferung erfolgt innerhalb Deutschlands auf dem Festland per Spedition und unabgeladen. Der Empfänger muss eine geeignete Entlademöglichkeit bereitstellen. Die Lieferadresse muss mit einem geeigneten Speditionsfahrzeug erreichbar sein.
5.000 Liter Rückhaltevolumen für größere versiegelte Flächen
Die Graf Retentionszisterne Flachtank Platin 5000 Liter hält Regenwasser gezielt zurück und entlastet damit Kanal und Kläranlage bei Starkregen – ideal, wenn Ihre Baubehörde eine Rückhaltung fordert oder Sie die gesplittete Abwassergebühr senken möchten. Vor der Bestellung sollten Sie den erforderlichen Ablaufwert bei Ihrer Baubehörde erfragen. Für die reine Regenwassernutzung ohne Rückhaltefunktion ist ein regulärer Flachtank Platin oder ein 4Rain-Flachtank die passendere Wahl.
Bitte beachten Sie:
Die Retentionszisternen benötigen einen festgelegten Ablaufwert. Dieser gibt an, wie viel Liter pro Sekunde ablaufen darf oder soll. Der Wert wird über die Ablaufdrossel realisiert. Diese Einstellung nimmt der Hersteller vor. Für jede einzelne Regenrückhaltezisterne ist daher Ihr Vorgabe maßgebend.
Bitte teilen Sie uns bei Bestellung mit, welcher Ablaufwert erforderlich ist. Ihre zuständige Baubehörde bzw. Ihr Bauamt werden Ihnen diesen Wert auf Anfrage mitteilen. Nachdem Sie den Wert kennen, können Sie ihn angeben und Ihre Bestellung abschließen.
